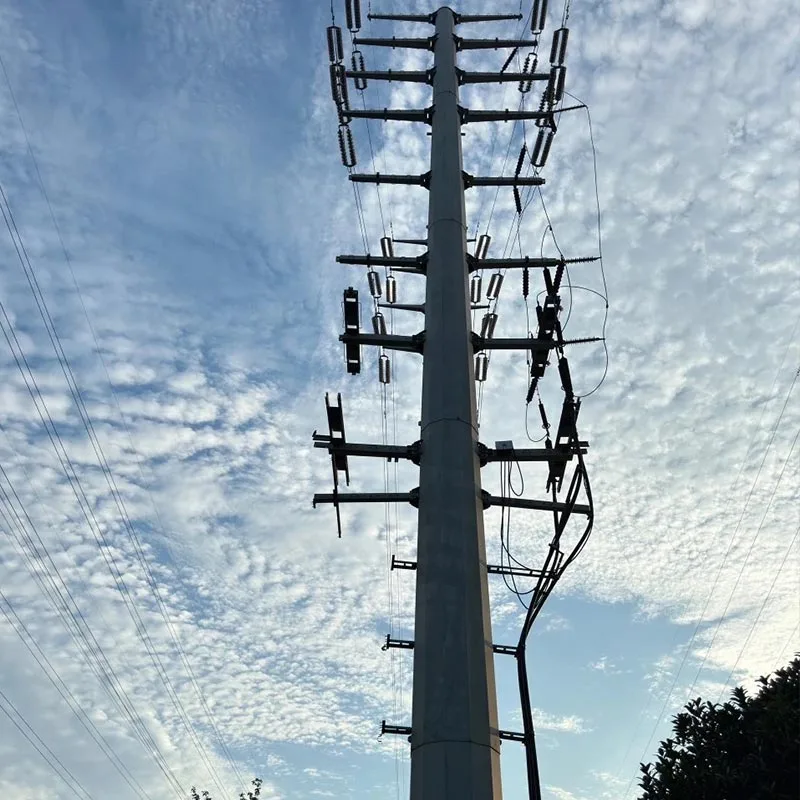

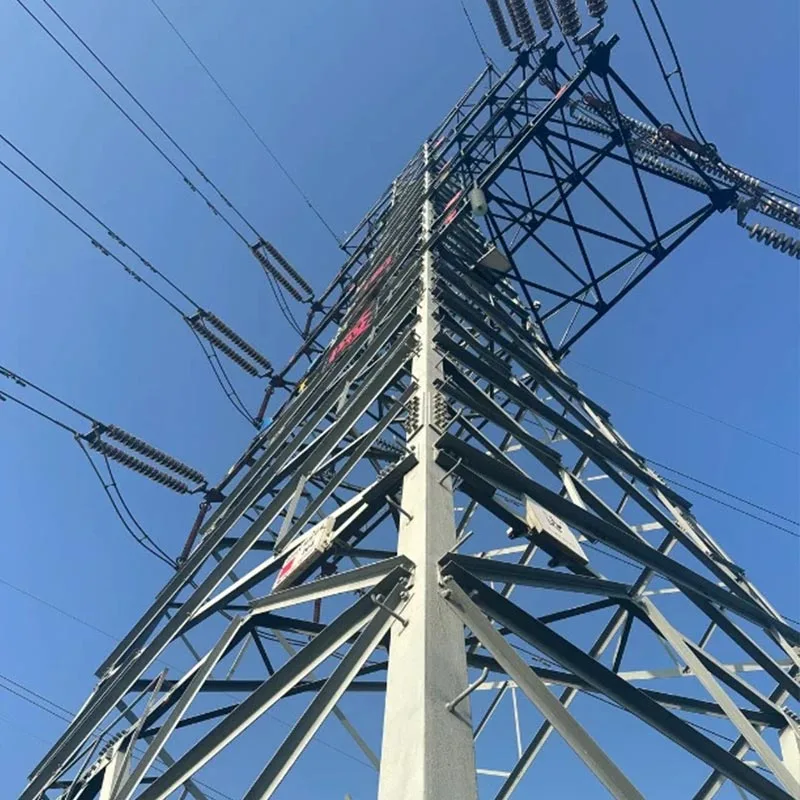

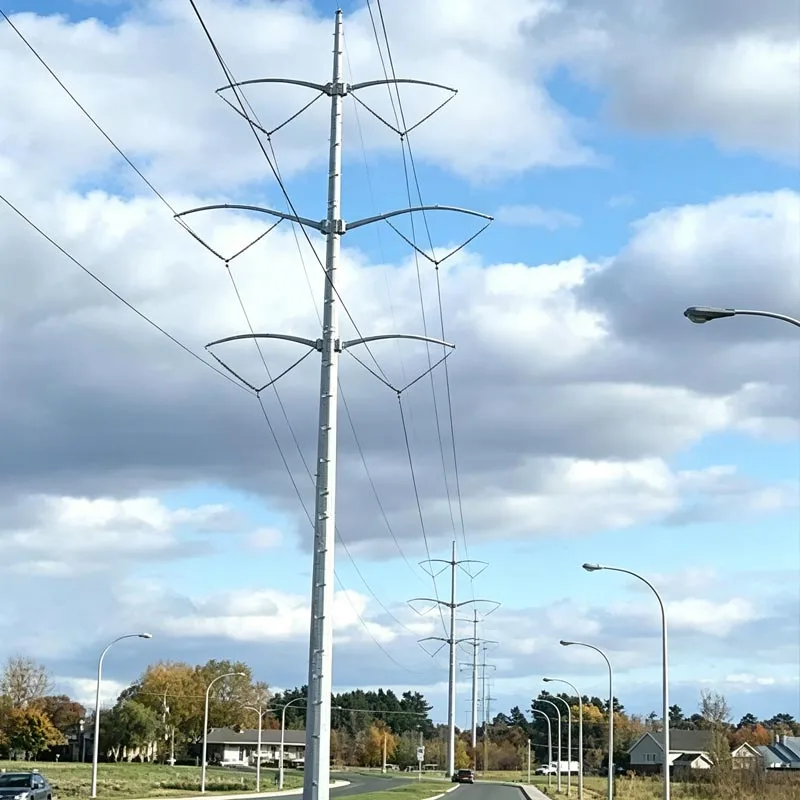

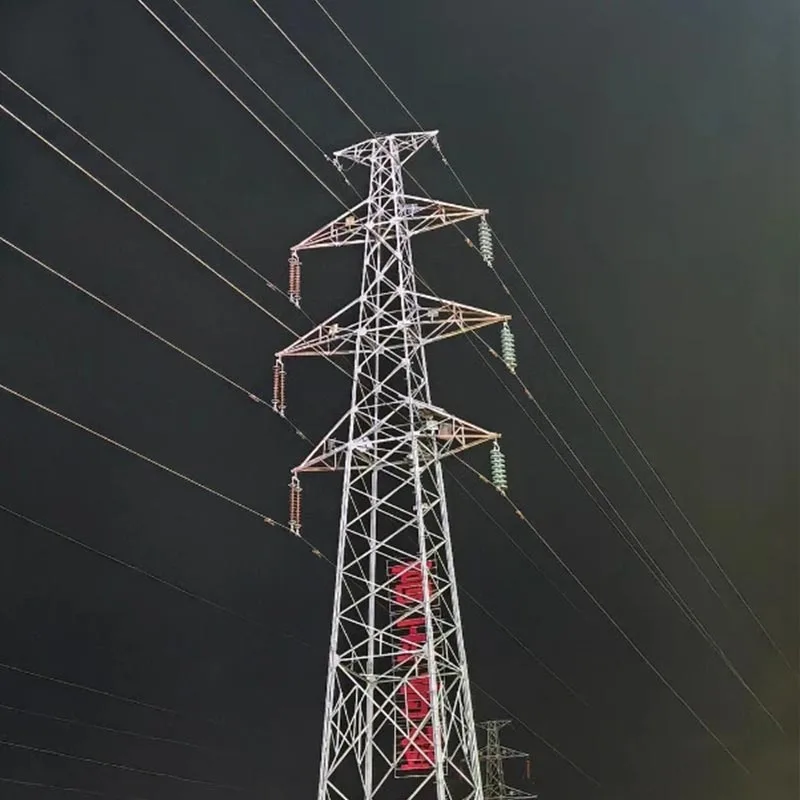

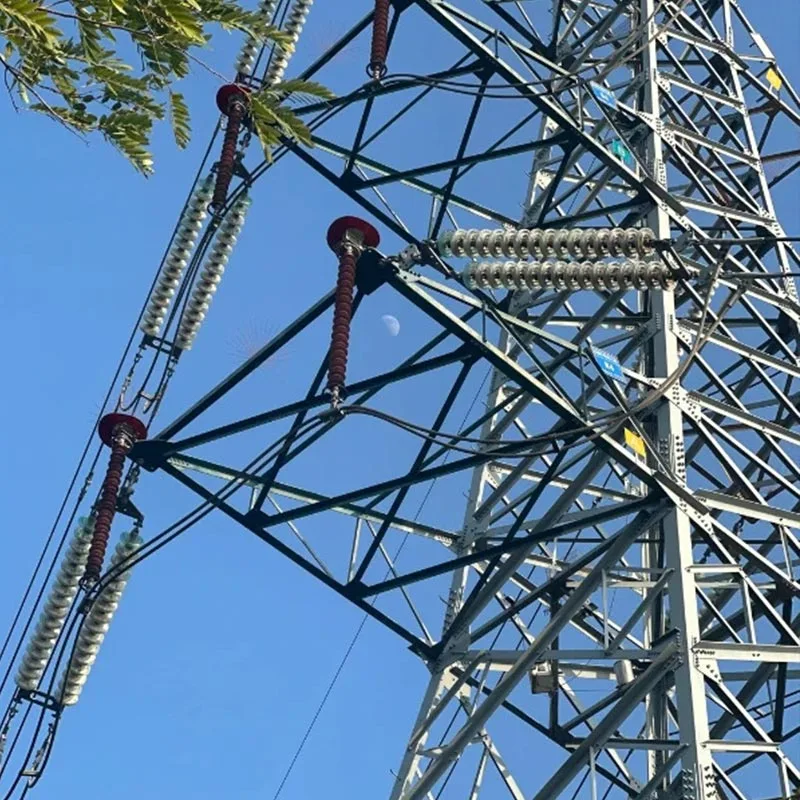

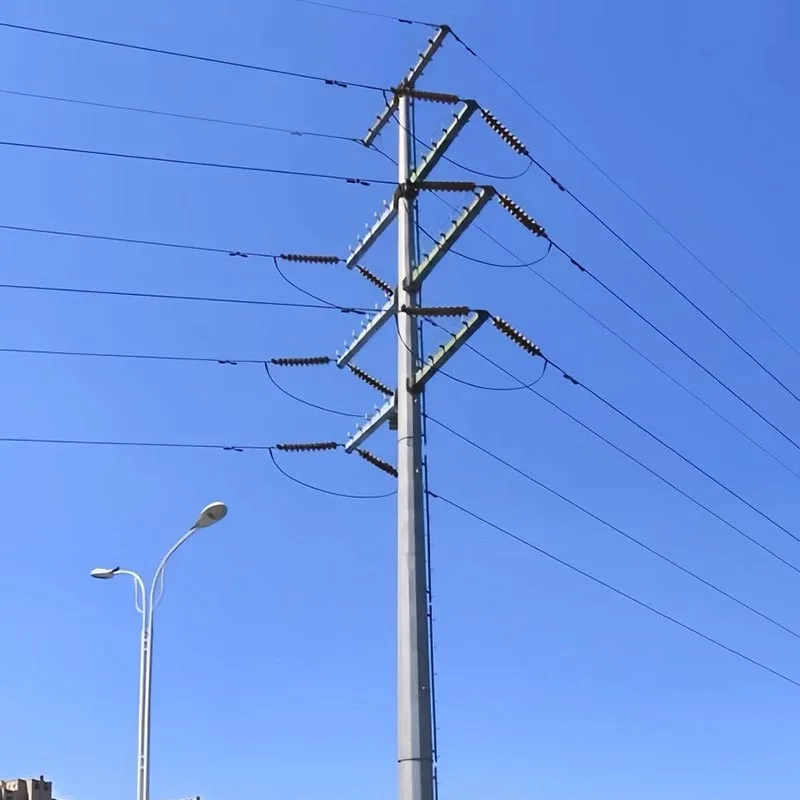

Torre de tubo de aço galvanizado de alta tensão

As torres de tubos de aço galvanizado de alta tensão da Qingdao Anbang New Energy são estruturas de aço de suporte central, especialmente desenvolvido para projetos de transmissão de alta tensão e ultra-alta tensão de 110kV-1000kV.

Os produtos são feitos com aço de alta resistência Q345B/Q355B de alta qualidade, soldado com precisão e tratado com galvanização por imersão a quente totalmente automatizada processo para resistência à corrosão duradoura.

Eles apresentam vantagens como alta rigidez estrutural, vento forte e resistência a terremotos, economia de espaço e longa vida útil.

Como produto de referência fornecido diretamente por um fornecedor local Fábrica chinesa, essas torres de tubos de aço galvanizado de alta tensão atendem totalmente à energia de longa distância e grande capacidade requisitos de transmissão em terrenos complexos e climas adversos.

Por que escolher torres de tubos de aço galvanizado de alta tensão da Anbang?

Força de fábrica, qualidade controlável: Qingdao Anbang possui uma base de produção padronizada, com o processo completo de produção independente de torres de tubos de aço galvanizado de alta tensão - desde corte de chapa de aço, laminação e soldagem até galvanização por imersão a quente, montagem e inspeção - executando o sistema de qualidade ISO9001 para garantir cada torre atende aos padrões de precisão e desempenho estável.

Materiais de alta resistência, seguros e confiáveis: Os principais materiais são selecionados de Q345B e aço de alta resistência de alta qualidade. As torres de tubos de aço galvanizado de alta tensão apresentam excelente flexão, torção, e resistência ao gelo, projetada para intensidade sísmica de até 8 graus e resistência ao vento de 35-40 m/s em condições extremas condições, garantindo zero riscos ocultos durante a operação a longo prazo.

Processo de imersão a quente, resistência à corrosão duradoura: Usando o padrão nacional de galvanização por imersão a quente processo, com espessura de camada de zinco ≥ 85 μm, as torres de tubos de aço galvanizado de alta tensão possuem vida resistente à corrosão de mais de 30 anos.

Em comparação com os revestimentos comuns, o custo de manutenção durante todo o ciclo de vida é reduzido em mais de 60%.

Altamente personalizável, forte adaptabilidade: As estruturas podem ser personalizadas de acordo com os níveis de tensão (110kV-1000kV), alturas de torre (30-120m) e ambientes de terreno, fornecendo uma gama completa de torres, incluindo torres retas, torres angulares, torres terminais e torres de tensão.

Serviço de cadeia completa, entrega sem preocupações: Integrando design, produção, transporte, instalação e serviço pós-venda para torres de tubos de aço galvanizado de alta tensão, a equipe profissional segue através de todo o processo, encurtando os ciclos do projeto em 30% e atendendo às necessidades de aquisição centralizadas dos clientes.

Guia de seleção

Princípios Gerais de Seleção

Ao selecionar torres de tubos de aço galvanizado de alta tensão, deve ser dada prioridade aos quatro fatores principais: tensão nível, ângulo da linha, terreno e condições meteorológicas, combinados com as condições do terreno e ambiente de construção para determinar de forma abrangente o tipo de torre.

A fábrica Qingdao Anbang pode fornecer verificação mecânica individual e seleção personalizada para garantir a segurança, economia e adequação de torres de tubos de aço galvanizado de alta tensão.

Seleção por nível de tensão

Linhas de Transmissão 110kV
Recomendado: Torres leves de tubos de aço galvanizado de alta tensão, torres de tubos de aço de pequeno ângulo
Altura comum: 21m–42m
Aplicável: Redes de distribuição urbana, parques industriais, linhas de coleta de energia renovável

Linhas de Transmissão 220kV
Recomendado: Torres de tubo de aço galvanizado de alta tensão retas/resistentes à tensão padrão, tubo de aço de base estreita torres
Altura comum: 30m–63m
Aplicável: Redes de backbone regionais, redes circulares urbanas, projetos de travessia de rios e travessias rodoviárias

500kV e acima de ultra/extra alta tensão
Recomendado: Torres de tubos de aço galvanizado de alta tensão e resistentes à tensão para grandes cargas, circuito duplo / multicircuito torres de tubos de aço
Altura comum: 54m–100m
Aplicável: Transmissão entre províncias e regiões, linhas de grande extensão, principais corredores de exportação de energia renovável

Seleção por função de linha

Torres retas: Usado para linhas retas sem ângulo ou ângulos <5°, leve, de baixo custo, rápido de construir

Torres angulares: Usado para linhas com ângulos de 5° a 90°, pode suportar tensão lateral, com maior rigidez estrutural

Torres de tensão: Usado para seções de linha, proteção contra ruptura de fio, áreas de alta tensão, pode suportar tensão total do condutor garantindo redundância de segurança de linha

Torres terminais: Utilizado em entradas de estações de linha, pontos inicial/final de subestações, alta tensão unilateral, com projeto de estrutura reforçada

Torres de grande vão: Utilizado para travessia de rios, rodovias, ferrovias, vales, fabricado em aço de ultra-alta resistência com galvanização espessa, excelente resistência à vibração do vento

Seleção por terreno e ambiente

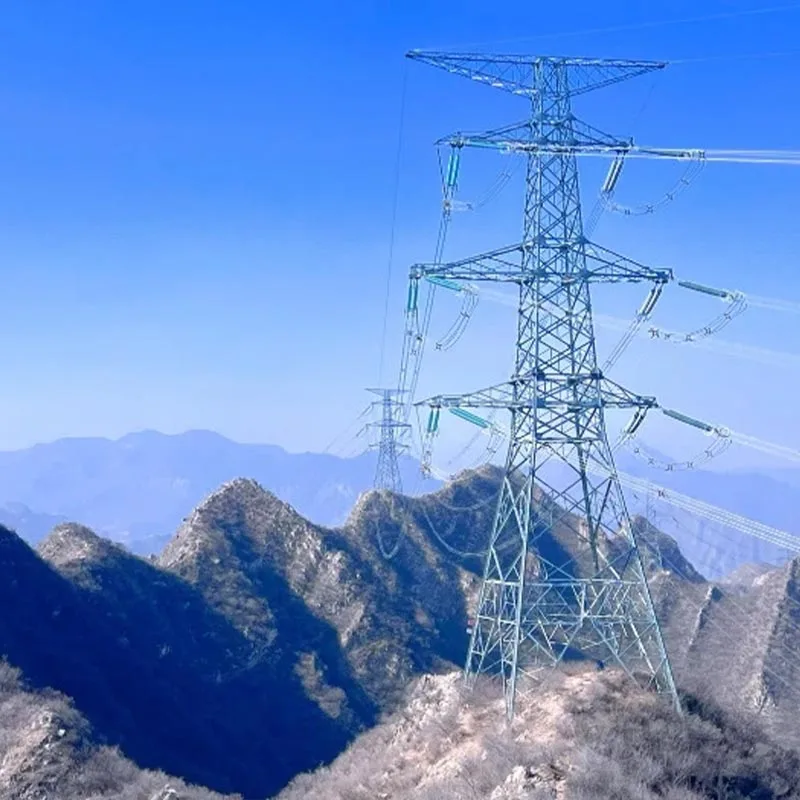

Terreno montanhoso/ montanhoso com encostas íngremes, transporte difícil → use tubo seccional de aço galvanizado de alta tensão torres, peças individuais leves, fáceis de levantar, base pequena

Áreas costeiras/de névoa salina com alta corrosão e umidade → use aço galvanizado de alta tensão com camada espessa de zinco torres de tubos, camada de zinco ≥100μm, prolongando significativamente a vida útil anticorrosiva

Áreas cobertas de gelo/gelo pesado com espessura de gelo >10mm → use tubo de aço galvanizado de alta tensão reforçado torres, aumentar a seção transversal do material principal, melhorar a capacidade de sobrecarga contra gelo

Áreas de ventos fortes/tufões com velocidade de vento projetada >35 m/s → use aço galvanizado de alta tensão e resistente a ventos fortes torres de tubos, otimizam a conicidade e a estrutura para reduzir a carga do vento

Áreas urbanas/parques com espaço limitado e altos requisitos estéticos → usar galvanizado de alta tensão de base estreita torres de tubos de aço, dimensões reduzidas, design simples e esteticamente agradável

Seleção por número de circuitos

Circuito único: Torres convencionais de tubos de aço galvanizado de alta tensão, estrutura simples, economia ideal

Circuito duplo: Torres de tubos de aço galvanizado de alta tensão de circuito duplo, economizam espaço no corredor, adequadas para áreas urbanas áreas e regiões com escassez de terra

Multicircuito/vários circuitos na mesma torre: Para corredores densos de ultra-alta tensão, use multicircuito torres de tubos de aço galvanizado de alta tensão para serviços pesados.

Perguntas frequentes

Quais são as vantagens das torres de tubos de aço galvanizado de alta tensão em comparação com as torres angulares de aço?

Torres de tubos de aço galvanizado de alta pressão têm maior rigidez de flexão seccional e menor resistência ao vento coeficiente, tornando-os mais fortes contra ventos e terremotos; eles ocupam apenas 1/3 a 1/2 da terra exigida por torres angulares de aço, economizando custos de terreno; eles têm uma aparência elegante, maior vida útil de resistência à corrosão e menor requisitos de manutenção.

Como é garantida a qualidade da galvanização por imersão a quente? Qual é a vida útil?

As torres de tubo de aço galvanizado de alta pressão da Anbang usam o processo de galvanização por imersão a quente padrão nacional GB/T 13912, com espessura de camada de zinco ≥85 μm, e cada unidade é testada por terceiros.

Em condições exteriores normais, o a vida útil da resistência à corrosão é ≥30 anos e a vida útil geral do projeto é ≥50 anos.

Quais são o ciclo de produção e a dificuldade de instalação das torres tubulares de aço galvanizado de alta pressão?

A torre convencional de tubos de aço galvanizado de alta pressão tem um ciclo de produção de lote único de 15 a 30 dias; isso utiliza conexões de flange segmentadas e montagem de parafusos no local, não necessitando de equipamentos grandes ou complexos. Normais as equipes de construção podem concluir a instalação sob orientação, com eficiência de instalação 50% superior à de torres angulares de aço.

As torres de tubos de aço galvanizado de alta pressão podem ser personalizadas para terrenos especiais?

Sim. Com base em condições como altitude elevada, gelo pesado, névoa salina costeira e áreas propensas a terremotos, o material, espessura da parede, tipo de fundação e resistência estrutural de torres de tubos de aço galvanizado de alta pressão podem ser ajustado e uma solução de design dedicada pode ser fornecida.

Quais serviços estão incluídos na compra de torres tubulares de aço galvanizado de alta pressão?

Inclui design, produção, transporte, orientação de instalação no local, garantia de 5 anos e vida útil serviço pós-venda. Documentos técnicos completos são fornecidos, incluindo relatórios de inspeção, certificados de conformidade e livros de cálculo mecânico.
