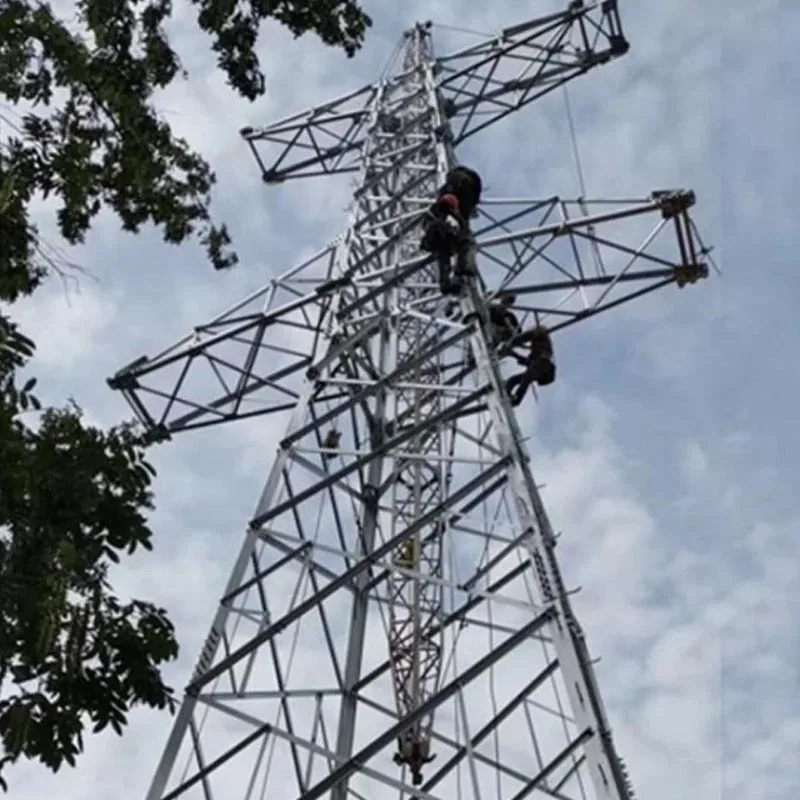

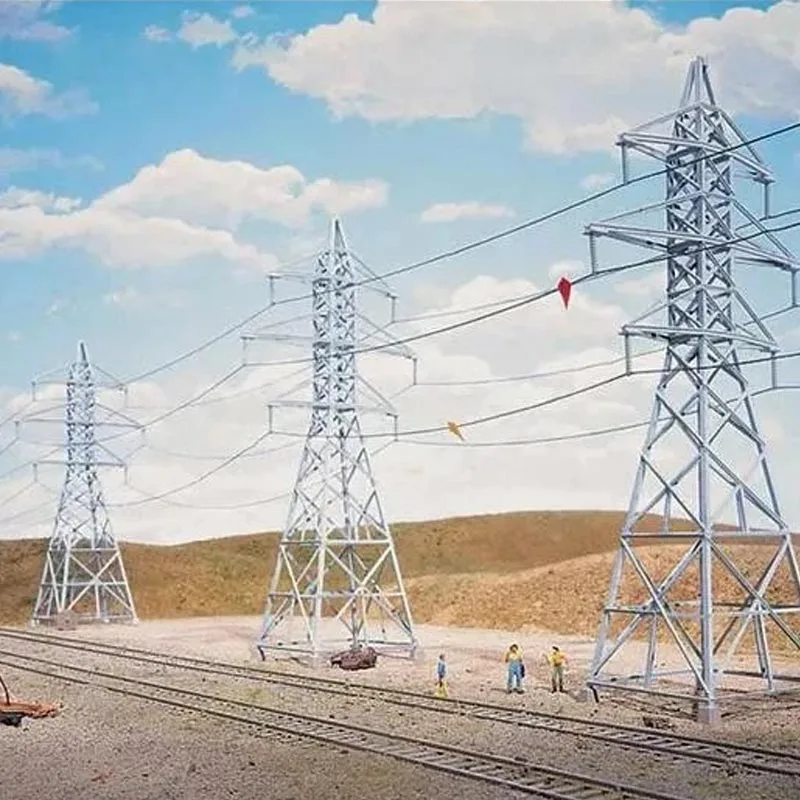

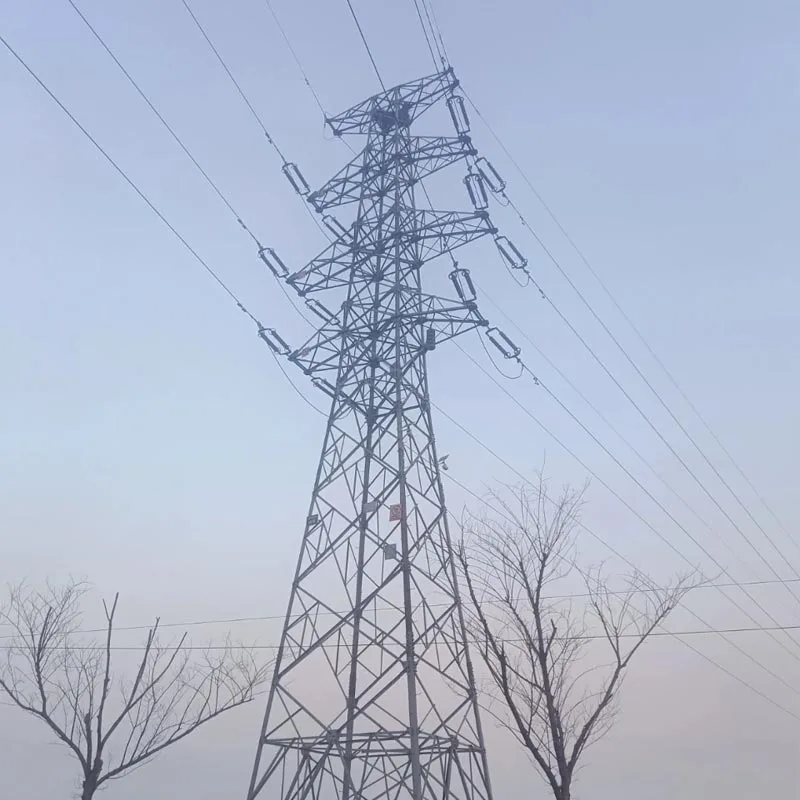

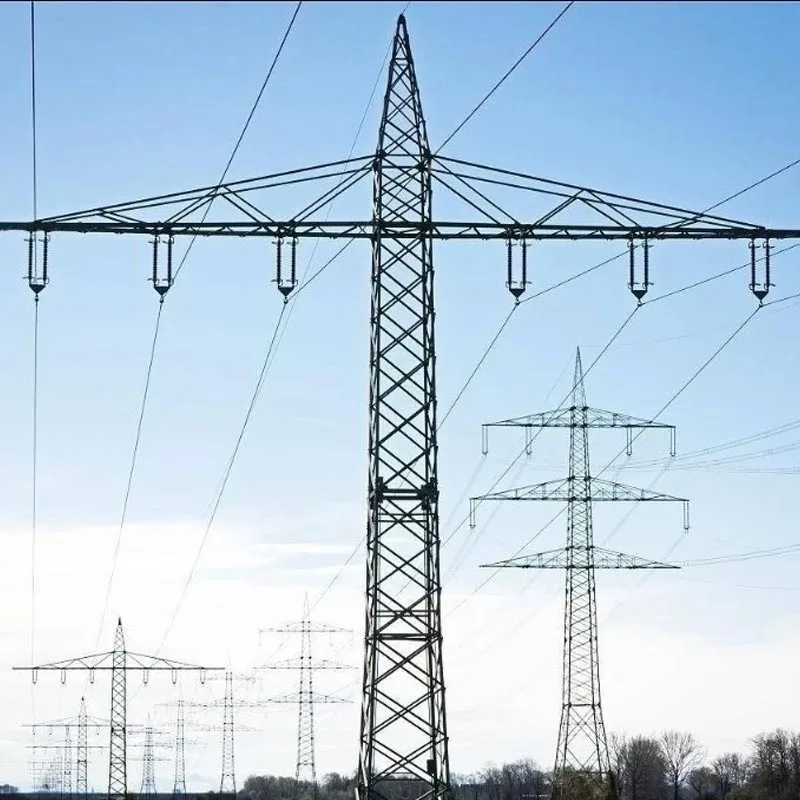

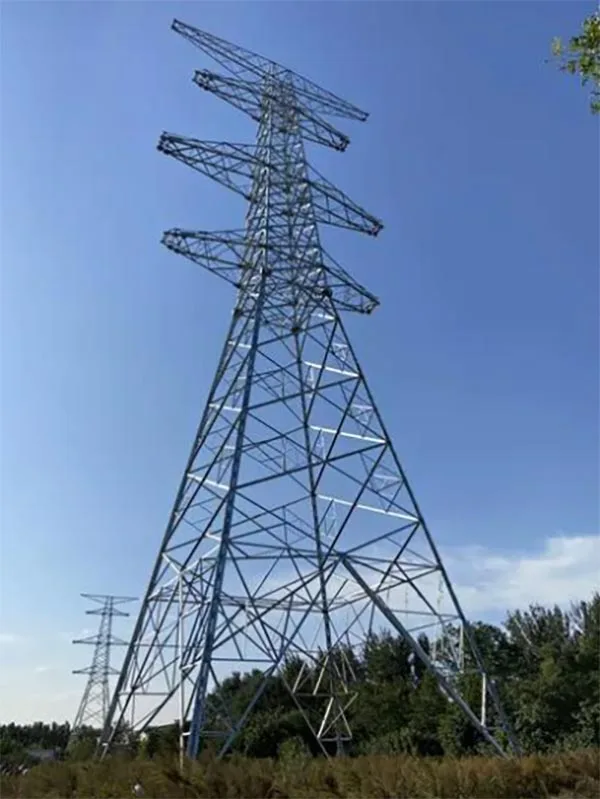

Torre de transposição de aço angular galvanizado

Torre de transposição de aço angular galvanizado da Qingdao Anbang New Energy seleciona padrão nacional de alta resistência aço angular galvanizado como componente principal de suporte de carga. A estrutura geral foi otimizada através de profissional cálculos e projetos mecânicos, principalmente para transmissão CA de alta tensão e ultra-alta tensão de 110kV a 500kV linha cenários, usados especificamente para obter uma mudança de fase ordenada de condutores trifásicos.

Ele aborda efetivamente problemas causados pelo arranjo assimétrico do condutor durante a transmissão de longa distância, como capacitivo desequilibrado corrente, perda excessiva de linha, flutuações de tensão e anomalias na proteção do relé, melhorando assim a rede elétrica eficiência de transmissão da fonte e garantindo a operação segura, estável e confiável a longo prazo do sistema de transmissão.

O produto utiliza um processo anticorrosivo de galvanização por imersão a quente maduro, com uma camada de zinco uniforme e densa que adere fortemente, aumentando significativamente a resistência à corrosão e ao envelhecimento, e adaptando-se a ambientes agressivos e complexos ambientes como neblina costeira com alto teor de sal, áreas de poluição industrial e climas frios com neve.

Aproveitando Qingdao Anbang Novo A moderna base de produção da Energy, a fabricação padronizada e com precisão de fábrica é alcançada, com qualidade rigorosa processos de controle aplicados desde corte de matéria-prima, puncionamento e soldagem até galvanização e montagem experimental, garantindo efetivamente a precisão e consistência dos componentes.

Esta torre de mudança de fase de aço angular galvanizado pode se adaptar totalmente a diferentes níveis de tensão, condições do terreno, e requisitos de projeto de linha e, ao mesmo tempo que oferece excelente resistência estrutural e resistência a ventos e terremotos, também considera a conveniência da montagem no local e a facilidade de manutenção futura, tornando-o um método seguro, eficiente e econômico solução preferida para diversas renovações de mudança de fase de linhas de transmissão e novos projetos de construção.

Principais vantagens

Resistência à corrosão, longa vida útil

Usa galvanização por imersão a quente com uma camada de zinco espessura ≥85μm, formando uma densa camada protetora que fornece barreira física e eletroquímica proteção.

A vida útil livre de manutenção ao ar livre excede 30 anos, adequada para ambientes agressivos, como costeiros e áreas industriais.

Estrutura Estável

Feito de aço angular galvanizado Q235/Q345 de alta resistência como o material base, com desenho em treliça.

Resistência ao vento ≥30 m/s, resistência à cobertura de gelo ≥8 mm, intensidade sísmica 8, atendendo aos requisitos de carga em terrenos complexos e climas extremos.

Manutenção conveniente

Uso de torres de transposição de aço angular galvanizado um projeto modular de separação de fases, permitindo comutação precisa de condutores trifásicos sem fios de jumper.

O a estrutura é simples, melhorando significativamente a eficiência da construção e manutenção.

Fabricação de fábrica e controle de qualidade

Qingdao Anbang New Energy possui sua fábrica, com total produção padronizada. Desde a inspeção da matéria-prima até a galvanização e montagem acabadas, o processo é estritamente segue os padrões nacionais, garantindo desempenho consistente de cada torre de comutação de fase em aço angular galvanizado.

Personalização flexível

O tipo de torre, a altura e o método de comutação de fase podem ser personalizado de acordo com o nível de tensão da linha, distância de extensão e condições do terreno, adequado para várias potências projetos de comutação de fases em linhas de transmissão.

Princípio de funcionamento do produto

A torre de mudança de fase de aço angular galvanizado é uma torre especializada usada em linhas de transmissão de energia para alcançar fase intercâmbio de condutores trifásicos.

Em linhas de transmissão CA de longa distância, condutores trifásicos podem causar correntes capacitivas desequilibradas devido ao arranjo assimétrico, levando ao aumento das perdas na rede, falsa operação de relé proteção e outras questões.

A torre organiza pontos de suspensão do condutor em diferentes alturas e posições no corpo da torre, permitindo que os condutores das fases A, B e C troquem de posição ordenadamente como eles passam pela torre.

Isto consegue mudança de fase periódica, equilibra as correntes capacitivas trifásicas, reduz as perdas na linha e melhora a eficiência da transmissão e a estabilidade operacional da rede elétrica.

Seu núcleo depende na alta resistência e estabilidade do aço angular galvanizado para garantir que a tensão e o espaçamento do condutor se encontrem segurança padrões durante o processo de mudança de fase.

Detalhes do produto

Processamento de componentes

Todos os componentes de aço angular da Torre de Transposição de Aço Angular Galvanizado são cortados, perfurados e dobrados com precisão, com tolerâncias dimensionais de acordo com GB/T 9787 para garantir a montagem precisão.

Proteção contra corrosão

Após a remoção da ferrugem, os componentes são imersos em zinco fundido a 450-460°C, formando uma camada de liga de zinco-ferro com cobertura uniforme, sem falta de revestimento ou protuberâncias de zinco. Cantos mortos, como furos de parafusos e soldas estão totalmente protegidos.

Estrutura da Torre

A torre utiliza uma estrutura de treliça, com um layout razoável dos principais membros, diagonais e cruzetas, caminhos de tensão claramente definidos e posicionamento preciso da suspensão de mudança de fase pontos para garantir o espaçamento seguro dos condutores durante a mudança de fase.

Configuração de acessórios

Equipado com parafusos galvanizados a quente, arruelas, pregos, escadas e demais acessórios com resistência à corrosão compatível com a torre, evitando corrosão eletroquímica.

Inspeção de Fábrica

Cada torre de mudança de fase de aço angular galvanizado passa por testes dimensionais inspeção, mecânica testes, medição de espessura de galvanização e verificação de montagem experimental, e só pode sair da fábrica após passando nesses testes.
