Fornecedor de torre de terminação de cabo personalizada

Qingdao Anbang Nova Energiapossui profundo conhecimento em toda a cadeia da indústria de estruturas metálicas elétricas. Para projetos de rede de 35kV a 220kV, novos projetos de integração energética e renovação de rede urbano-rural, personalizamos e desenvolvemos uma série completa de torres terminais de cabos angulares integradas em aço e tubos de aço. Escolha-nos como seu fabricante e faça um orçamento para o seu novo projeto!

O que é uma torre de terminação de cabos?

As torres de terminação de cabos são estruturas de transição importantes que conectam linhas aéreas de transmissão de alta tensão com sistemas de cabos subterrâneos.

Servindo como instalações centrais de estrutura de aço no final da rede elétrica, eles realizam múltiplas funções, incluindo ancoragem de tensão de condutor de lado único, montagem de terminal de cabo, implantação de pára-raios, transição de isolamento de linha e isolamento de segurança elétrica.

São equipamentos críticos para acesso a subestações, convertendo redes aéreas urbanas em linhas subterrâneas e integrando novas usinas de energia à rede.

Essas torres incorporam projeto mecânico estrutural reforçado, layout de segurança elétrica integrado e sistemas anticorrosivos resistentes às intempéries costeiras. Eles abordam questões tradicionais de torres terminais, como grande ocupação de terras, redundância de estresse insuficiente, espaço limitado para operação e manutenção e baixa adaptabilidade ambiental.

Nossas soluções fornecem atualizações abrangentes em suporte de carga mecânica, isolamento elétrico, adaptabilidade local e durabilidade a longo prazo, oferecendo soluções integradas de alta confiabilidade para os links finais da rede elétrica.

Categorias de produtos

1. Torre de terminação de cabo monopolo de aço

Projetado com uma estrutura de tubo de aço de coluna única, usando tubos de aço de alta resistência Q355B como material principal. O design geral é simples e ocupa um espaço mínimo, adequado para áreas urbanas compactas e cenários com elevadas exigências paisagísticas.

A altura da torre pode ser personalizada conforme necessário (8m-25m), adequada para níveis de tensão de 35kV-110kV, oferecendo as vantagens de alta resistência à carga de vento, instalação conveniente e operação e manutenção eficientes.

Possui plataforma de montagem de terminais integrada e sistema de aterramento para proteção contra raios, com proteção contra corrosão por galvanização por imersão a quente e tecnologia de revestimento fechado.

Pode ser amplamente aplicado em cinturões verdes urbanos, dentro de cercas de subestações, parques industriais e outros locais estreitos, equilibrando praticidade com estética, reduzindo significativamente a dificuldade de seleção do local.

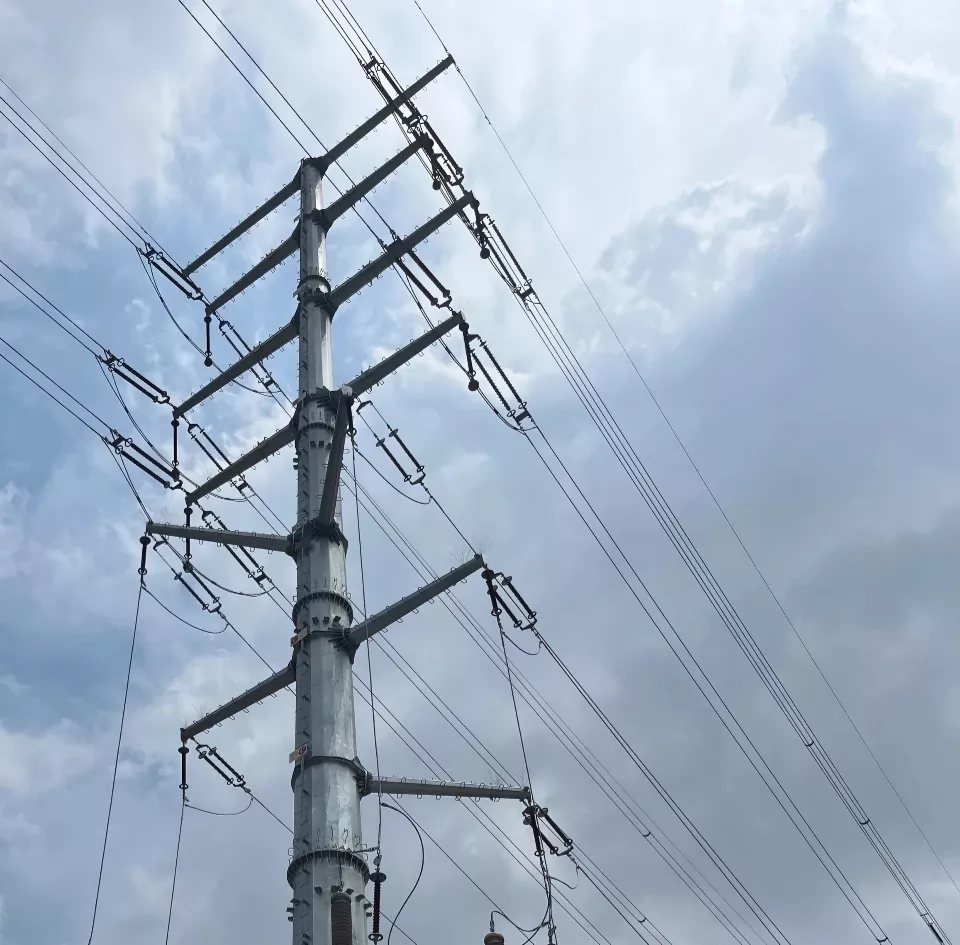

2. Pólo riser de cabo multicircuito

Projetado especificamente para requisitos de riser de cabo multicircuito, suportando 2 a 4 circuitos simultaneamente, adequado para níveis de alta tensão de 110kV-220kV. Ele usa uma estrutura de pólo modular, combinando funções de montagem de terminal de cabo, transição de condutor e isolamento de segurança elétrica.

O poste é otimizado para distribuição de tensão e pode suportar a tensão desequilibrada de vários circuitos, com vários pontos de montagem de terminais reservados e plataformas de manutenção.

Poste riser de cabo multicircuitoé adequado para integração de redes multi-circuitos em novas usinas de energia e expansão da rede de distribuição urbana, eliminando a necessidade de construir múltiplas instalações de circuito único, racionalizando efetivamente o uso do terreno do projeto e os custos de construção, alcançando gerenciamento centralizado e manutenção eficiente de linhas multi-circuitos.

3. Torre de terminação de cabo tipo pórtico

Adota uma estrutura de pórtico de coluna dupla com vão personalizável (10m-30m), adequada para níveis de tensão de 110kV-220kV, oferecendo forte capacidade de carga e distância de segurança elétrica suficiente. Usado principalmente para montagem de terminais de cabos de grande capacidade e nós de transição entre linhas aéreas de longa distância e cabos subterrâneos.

A viga transversal do pórtico possui vários pontos de montagem reservados, capazes de suportar vários conjuntos de terminais de cabos e pára-raios simultaneamente, adequados para tomadas de subestações e conexões de terminais de linha entre regiões para projetos de grande escala.

Possui excelente estabilidade estrutural, pode suportar cargas climáticas extremas, atende aos padrões de aceitação de grandes projetos de rede elétrica da State Grid e Southern Grid e é adequado para necessidades de transmissão de energia de alta carga e alta confiabilidade.

4. Torre de transmissão de transição de 132kV

Projetado sob medida para níveis de tensão de 132kV, com foco na transição entre linhas aéreas e cabos subterrâneos, integrando as funções duplas de torre terminal e torre de transmissão. Ele cuida da montagem do terminal do cabo, da transição do isolamento e também pode ancorar condutores tensionados e redirecionar a linha.

A torre usa uma estrutura combinada de treliça de aço angular ou tubo de aço, com redundância de tensão suficiente, em conformidade com os padrões da indústria de energia DL/T. O sistema anticorrosão é especialmente otimizado para diferentes cenários regionais e pode ser amplamente aplicado à integração de novas redes de energia de 132kV, à renovação da rede urbana e rural e às transições de linhas dedicadas de parques industriais, garantindo uma transição suave e transmissão segura, equilibrando a universalidade e a adaptação especializada.

Principais pontos fortes

1. Estrutura especial

Diferente do projeto de força balanceada bidirecional das torres de transmissão convencionais, as torres terminais de cabos Anbang são reforçadas exclusivamente para tensões desequilibradas supergrandes unidirecionais.

Os materiais principais, pernas da torre e nós de flange do corpo da torre são todos criptografados, engrossados ​​e otimizados, e o desempenho anti-tombamento e anti-torção excede em muito os padrões gerais da torre resistente à tensão.

A capacidade de carga básica é reservada para redundância e se adapta às especificações da indústria de energia DL/T, que pode resistir a ventos extremos, gelo e cargas sísmicas, evitar os perigos ocultos da desconexão da linha terminal e do deslocamento da torre da causa raiz da estrutura, e garantir a operação estável a longo prazo do link final da rede elétrica.

2. Projeto de plataforma integrada

Nossa torre de terminação de cabos apresenta uma plataforma integrada e padronizada para montagem de terminações de cabos, pára-raios e suportes de transição de entrada. Este projeto integra estruturas de terminação autônomas tradicionais, suportes de montagem e sistemas de aterramento em uma estrutura de torre única e unificada.

Este projeto elimina a necessidade de construção de estruturas adicionais de apoio à engenharia civil, reduzindo assim a área ocupada necessária, bem como minimizando os procedimentos de construção e o consumo de materiais.

Além disso, este design de plataforma integrada incorpora vias de acesso dedicadas para operações e manutenção, juntamente com instalações de proteção de segurança. Isso facilita a instalação conveniente de equipamentos, inspeções de rotina e reparos de emergência, reduzindo, em última análise, os custos gerais de capital do projeto e as despesas operacionais e de manutenção de longo prazo.

3. Resistência às intempéries e sistema anticorrosivo

A estrutura principal da torre é construída em aço Q355B de alta resistência e baixa liga, utilizando um processo de proteção de camada dupla que combina galvanização por imersão a quente com um revestimento anticorrosivo selado.

A espessura do revestimento e a formulação anticorrosiva foram especialmente otimizadas pela Anbang para suportar as duras condições ambientais das regiões costeiras - caracterizadas por alta névoa salina, alta umidade e fortes ventos marítimos - proporcionando resistência robusta contra corrosão salina, oxidação e envelhecimento ácido-base.

Todos os parafusos e flanges estruturais passam por tratamentos de vedação anticorrosivos semelhantes, garantindo uma vida útil projetada de mais de 30 anos.

A parceria com a Anbang ajuda a minimizar a frequência de futuros revestimentos e substituição de componentes para o seu projeto, ao mesmo tempo que garante total adaptabilidade a uma ampla variedade de ambientes altamente corrosivos, incluindo regiões montanhosas interiores, planícies costeiras e parques industriais.

4. Personalização leve e de base estreita

Enfrentando os desafios dos corredores estreitos, dos escassos recursos terrestres e da densa arquitetura circundante nas redes elétricas urbanas, introduzimos uma série de torres terminais compactas e de base estreita.

Esta série de produtos apresenta dimensões otimizadas da base da torre e projetos estruturais resistentes ao vento, resultando em uma área ocupada menor e em uma seção transversal de barlavento reduzida.

Embora atenda totalmente a todos os requisitos de carga estrutural e padrões de segurança elétrica, esta série de torres terminais oferece adaptabilidade flexível a vários ambientes urbanos, incluindo cinturões verdes, paredes perimetrais de subestações e áreas periféricas de novas instalações de energia. Eles fornecem uma solução prática para as dificuldades frequentemente encontradas na localização de torres terminais durante projetos de modernização da rede elétrica urbana.

5. Personalização flexível em todos os níveis de tensão

Nosso portfólio de produtos abrange todas as principais classes de alta tensão - incluindo 35kV, 110kV e 220kV - e suporta a personalização de vários projetos estruturais, como torres treliçadas de aço angular, torres tubulares de aço de coluna única e torres compostas de múltiplos circuitos.

A altura da torre, a configuração do braço cruzado, os parâmetros de fixação do isolador, os sistemas de aterramento e as configurações de proteção contra raios podem ser adaptados a requisitos específicos.

Capazes de atender às necessidades de diversos projetos de engenharia – desde a integração da rede de energia térmica e transmissão de energia renovável (eólica e solar) até a expansão da rede de distribuição urbana e rural e conexões inter-regionais de terminais de linha – fornecemos soluções de entrega abrangentes e personalizadas em um só lugar.
