Fábrica durável de torre tangente na China

Como principal torre do tipo backbone de linhas de transmissão aéreas, a torre linear representa mais de 80% do número total de torres de transmissão na rede. É o tipo de torre básica mais amplamente utilizado em infraestrutura de rede elétrica, transmissão de novas usinas de energia e projetos de atualização de rede elétrica urbano-rural.

Qingdao Anbang Nova Energia, contando com a base de fabricação de estruturas de aço de Shandong e o acúmulo de tecnologia de uma empresa nacional de alta tecnologia, está profundamente engajada na pesquisa e fabricação de toda a cadeia da indústria de estruturas de aço de transmissão.

Nossa fábrica desenvolveu uma série completa de produtos de torre de aço angular em nível de tensão em linha reta, cobrindo condições de transmissão convencionais de 35kV, 110kV, 220kV e 330kV, incluindo todos os tipos de torre, como designs em forma de Gan, em forma de cálice, em forma de coruja e em forma de chifre de carneiro.

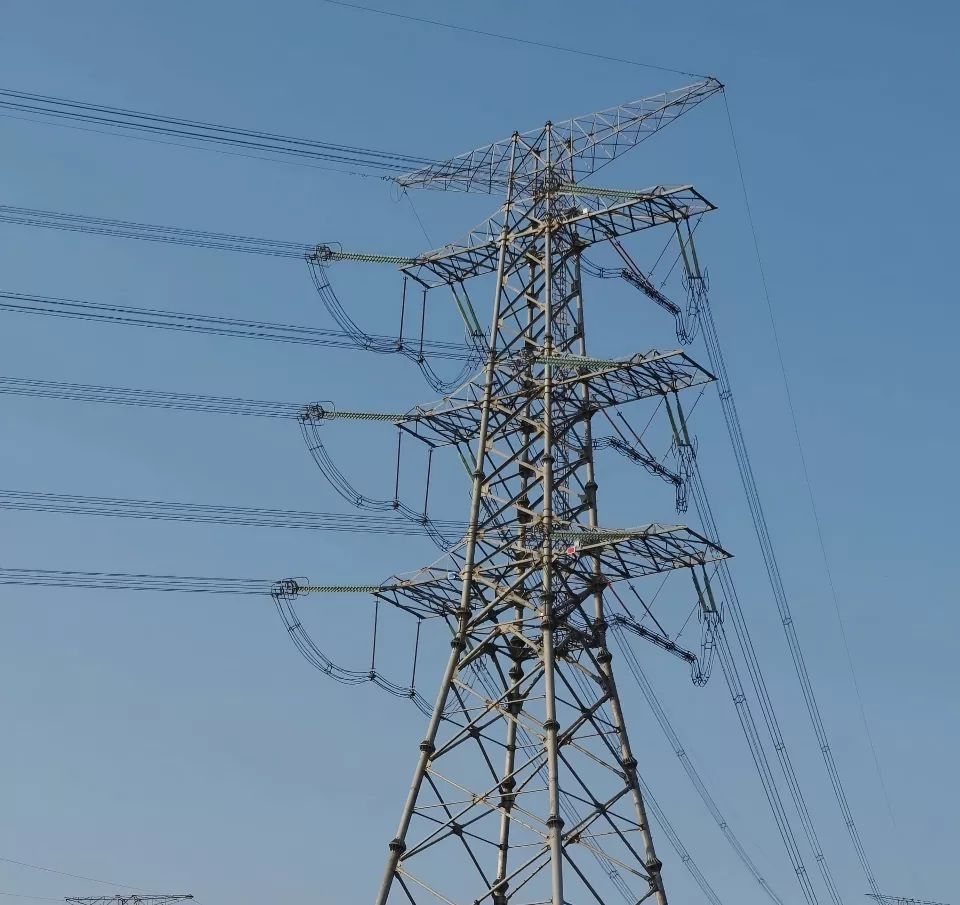

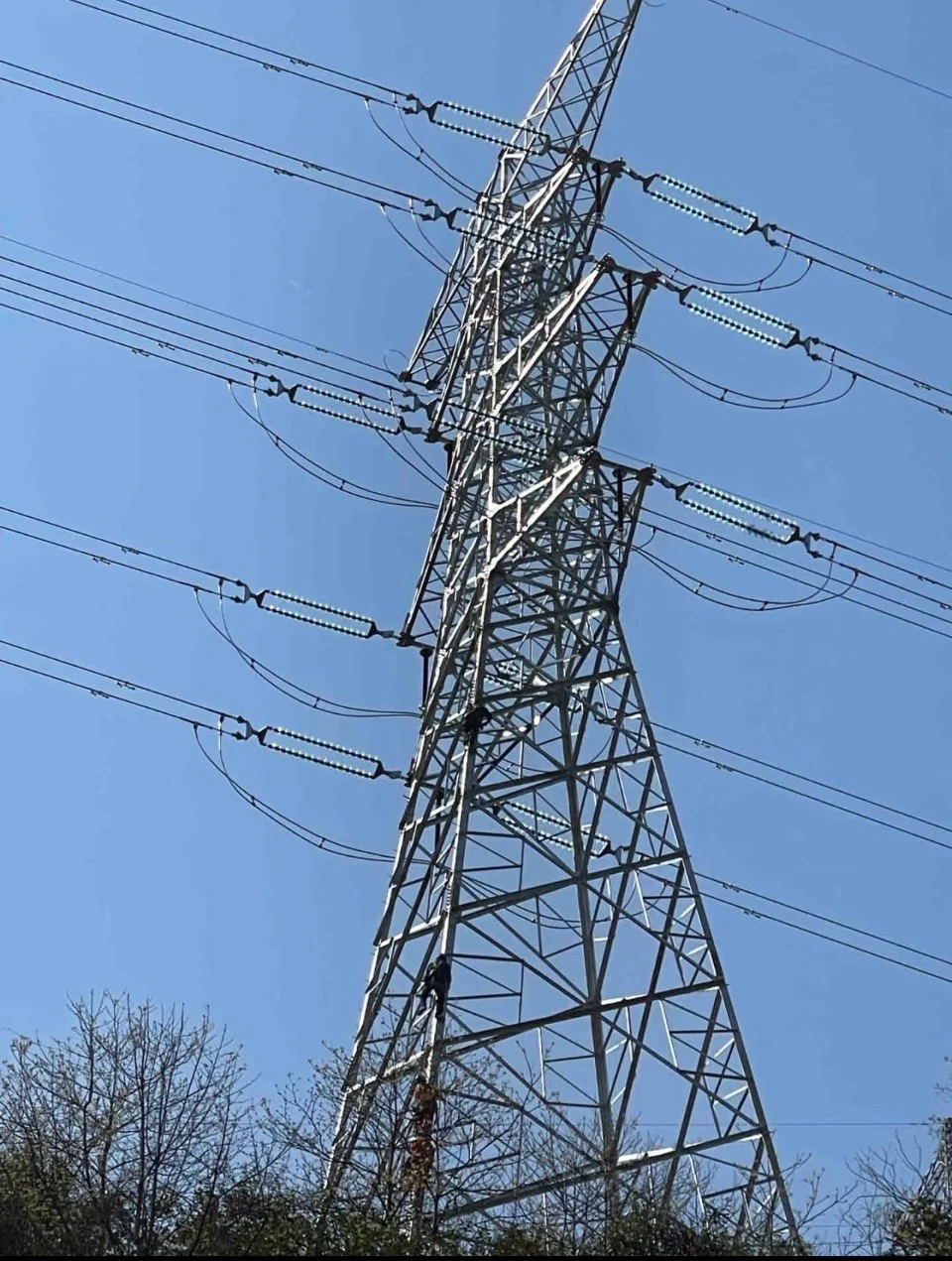

O que é Torre Tangente?

As Torres Tangentes Anbang são posicionadas como estruturas de suporte exclusivas para seções de transmissão retas, suportando apenas o peso de condutores e fios terra, cargas de gelo e cargas de vento horizontais, sem suportar tensão longitudinal e tensão angular das linhas.

Com foco no projeto mecânico de treliça leve, anticorrosão resistente a todas as condições climáticas, otimização estrutural precisa e construção e manutenção convenientes, eles são adaptáveis ​​a diversos cenários de infraestrutura, como planícies, colinas, montanhas, ambientes costeiros de alta umidade e névoa salina e novos parques energéticos.

Eles fornecem um sistema de suporte de estrutura de aço estável, duradouro e econômico para corredores de transmissão de longa distância, atendendo simultaneamente aos requisitos do projeto para fornecimento de energia fotovoltaica e eólica, transformação da rede urbana-rural e redes de energia interprovinciais, servindo como o componente central de suporte de carga fundamental das novas redes de transmissão de energia.

Nosso sistema de especificação de torre de série completa

1. Série Convencional de Baixa Tensão (35kV/110kV)

Principalmente as torres de tipo seco simplificadas e em forma de Z acima, com corpos de torre baixos e leves, pequena área de fundação, adequadas para redes de distribuição urbanas e rurais, ramais de transmissão municipais e pequenos projetos de energia novos conectados à rede próximos.

2. Série Tronco de Alta Tensão (220kV/330kV)

Torres retas padrão do tipo seco e em forma de copo, espaçamento cruzado otimizado e distância de coordenação de isolamento, redundância de rigidez suficiente, adequadas para linhas de transmissão principais da rede elétrica, linhas troncais de transmissão inter-regionais e linhas de saída de grandes estações de energia eólica e solar.

3. Série compacta especializada

Torres retas compactas de base estreita, reduzindo a extensão da raiz da torre e a pegada do corredor, adequadas para projetos em áreas com recursos terrestres limitados, áreas residenciais próximas e corredores ecológicos restritos; também compatível com condições de giro pequeno e menor, aumentando a flexibilidade no layout da linha.

4. Parâmetros Estruturais Gerais

Os materiais principais são aço de baixa liga de alta resistência Q345B e Q420, estrutura de treliça montada em parafusos de torre completa, design de corpo de torre cônico trapezoidal, altura de torre variando de 18m a 75m, adequado para comprimentos de vão convencionais de 80m a 400m, em estrita conformidade com Especificação de design de linha de transmissão de energia GB50545 e padrões da indústria de estrutura de aço DL/T para produção e fabricação.

Principais vantagens do produto

(1) Otimização Estrutural

Contando com a tecnologia de simulação e análise de estrutura de elementos finitos, a seção transversal, o arranjo inclinado do material e a tensão da junta do corpo da torre são otimizados em toda a área, abandonando o tradicional projeto de material redundante.

Sob a condição de atender aos requisitos de carga nacionais de resistência ao vento, resistência a terremotos e cobertura de gelo, o peso próprio do corpo da torre é otimizado em 12% ~ 18%, o caminho de transmissão da força da treliça é claro e a precisão do controle de deflexão é melhor do que a média da indústria.

A abertura da raiz da fundação é menor, a quantidade de escavação de terraplanagem e o consumo de concreto são reduzidos simultaneamente, o que reduz bastante os custos de aquisição de terreno do projeto e de construção civil, e atinge o equilíbrio ideal entre redundância de segurança estrutural, taxa de utilização de materiais e custo do projeto.

(2) Resistente à corrosão

A Anbang adota todo o processo de galvanização por imersão a quente padrão nacional.

O aço é mergulhado em toda a área, e a espessura da camada de zinco é uniforme e estável ≥ 85μm, combinada com passivação e tratamento de vedação, para resistir à névoa salina costeira, ácidos industriais e álcalis, condensação úmida, chuva, neve e congelamento-degelo e outras corrosões ambientais.

A vida útil básica do projeto do produto é de 50 anos, e a camada anticorrosiva se deteriora lentamente durante o serviço externo, reduzindo significativamente a frequência de reparos de pintura posteriores e operação e manutenção de remoção de ferrugem, reduzindo o custo de operação e manutenção de todo o ciclo de vida e adaptando-se a ambientes regionais complexos, como a costa de Shandong, alta umidade no interior e frio e gelo intensos no norte.

(3) Estrutura de patentes de segurança autodesenvolvida

Equipada com a estrutura reciclável anti-escalada patenteada da Anbang New Energy, a torre está equipada com um pedal de acesso retrátil, que é automaticamente reciclado e escondido quando ocioso diariamente, evitando que pessoas irrelevantes subam em violação aos regulamentos.

Somente pessoal profissional de operação e manutenção pode desbloquear e expandir o canal de manutenção, levando em consideração a proteção de segurança dos trabalhos em grandes altitudes e o controle de segurança pública, preenchendo as lacunas de segurança das torres tradicionais sem proteção e fáceis de escalar, e atendendo aos requisitos de padronização de segurança da rede elétrica.

(4) Fabricação modular pré-fabricada

Toda a fábrica de componentes da torre padroniza o corte, puncionamento e pré-montagem, e todos os furos dos parafusos são combinados com precisão, e não há necessidade de corte e soldagem secundários no local, e é necessária emenda e montagem pura dos parafusos.

Divisão leve de componentes, sem problemas de transporte rodoviário e transferência conveniente de trechos de estradas montanhosas acidentadas.

Processo de instalação simplificado, tempo de trabalho reduzido em alta altitude e custos de mão de obra e período de construção reduzidos de forma síncrona, adequado para reparos de emergência da rede elétrica e projetos urgentes de infraestrutura em lote, desmontagem e modificação convenientes e substituição de componentes, e tem valor de reutilização secundário.

(5) Adapte-se a uma ampla variedade de ambientes

O projeto estrutural cobre 8 níveis de resistência a terremotos, 12 níveis de resistência ao vento e condições severas de cobertura de gelo.

A tenacidade do aço não se degrada em ambientes extremamente frios e de baixa temperatura, e o desempenho estrutural de ambientes costeiros com alto teor de sal é estável.

A forma da fundação é adaptada de forma flexível a fundações escavadas, fundações de laje e fundações rasas enterradas, adequadas para geologia múltipla de lama, encostas, montanhas e planícies, sem transformação do local em grande escala.

É adequado para cenários não padronizados, como corredores de transmissão periféricos de novas estações de energia e redes de linhas em áreas montanhosas remotas.

(6) Toda a cadeia de controle de qualidade

Como uma empresa nacional de alta tecnologia, a Anbang estabeleceu um sistema de inspeção de qualidade de processo completo para reinspeção de fábricas de aço, testes de precisão de corte, detecção de falhas de solda, testes de camada galvanizada e testes de simulação de carga.

Compare rigorosamente os padrões de fabricação da State Grid e da China Southern Power Grid, com forte intercambialidade de componentes e desvio zero nos tamanhos de fornecimento de lote para garantir a consistência da montagem de linhas em lote.

Cenários de aplicação

O canal de transmissão direto do backbone de alta tensão/baixa tensão da State Grid e da rede elétrica local;

Centrais fotovoltaicas e parques eólicos enviam nova energia para linhas especiais;

Atualizações da rede elétrica urbana e rural, transformação da rede rural e linhas internas de fornecimento de energia em parques industriais;

Projetos de transmissão de energia em corredores restritos, como montanhas montanhosas, costas costeiras e reservas ecológicas;

Rede em lote de linhas retas de longa distância e suporte de torres resistentes à tensão para construir um sistema de transmissão completo.

Serviços de suporte empresarial

Qingdao Anbang Nova Energiafornece soluções completas de cadeia completa, desde pesquisa inicial de linha, projeto personalizado de tipo de torre, desenho de verificação aprofundada, até produção e fabricação em massa de fábrica, distribuição logística de veículos, orientação técnica de instalação no local e, posteriormente, serviços integrados de operação e manutenção.

Apoiamos a personalização de exportações para o exterior, pesquisa personalizada e desenvolvimento de parâmetros não padronizados, contamos com as vantagens da capacidade de produção do Parque Industrial de Fabricação Inteligente de Jiaozhou, garantimos entrega rápida em grande escala e fornecemos suporte confiável de estrutura de aço para projetos de infraestrutura de energia nacionais e estrangeiros com capacidade de produção estável, qualidade fundamental e serviço de ciclo completo.
