Fornecedor de torre de transposição de aço angular da China
Como principal fornecedor de torres de transmissão de alta tensão, contando com a força das empresas nacionais de alta tecnologia e da cadeia industrial completa local de Qingdao,Qingdao Anbang Nova Energiaestá profundamente envolvida no campo da fabricação inteligente de estruturas de aço elétrico há mais de dez anos, concentrando-se nas principais necessidades de linhas de transmissão de alta e ultra-alta tensão e criando uma matriz de produtos de torres de transposição de aço angular de alta qualidade.
O que é uma torre de transposição angular de aço？
A torre de transposição de aço angular é uma torre especial exclusiva para linhas de transmissão de alta tensão e ultra-alta tensão, com aço angular de alta resistência Q235 / Q355 como material principal, montado em uma estrutura de treliça espacial por meio de conexão aparafusada, e a função central é realizar a troca periódica de posição espacial de condutores trifásicos, em termos leigos, é revezar a troca de assentos para condutores trifásicos.
Diferente das torres de transmissão de aço angulares comuns, seu projeto estrutural presta mais atenção à adaptabilidade espacial e estabilidade de força da transposição do fio, e adiciona acessórios de transposição especiais e estruturas de guia de fio, que podem ajustar com precisão a posição de fase do fio, de modo que o fio trifásico ocupa diferentes posições espaciais em toda a linha, de modo a equilibrar os parâmetros elétricos, como indutância trifásica, capacitância e impedância.
Como uma torre de pólo especial chave de linhas de transmissão de alta tensão, ela não apenas realiza as funções básicas de montagem de fios, suporte de carga, resistência a ventos e terremotos, mas também protege eficazmente geradores, transformadores e outros equipamentos de energia, evita o mau funcionamento da proteção do relé, reduz a interferência indutiva nas linhas de comunicação circundantes e garante a segurança, eficiência e estabilidade da transmissão de longa distância.
Quais são as classificações da torre de transposição de aço angular galvanizado?
A torre de transposição de aço angular Qingdao Anbang New Energy tem uma categoria completa, combinada com as três dimensões principais de nível de tensão, modo de transposição e tipo estrutural, cada série segue rigorosamente o padrão nacional de produção da indústria de energia, levando em consideração a universalidade e adaptabilidade exclusiva, e corresponde com precisão às necessidades individuais de diferentes projetos de transmissão de alta tensão:
1. Por nível de tensão
Cobrindo torres de transposição de aço angular de alta pressão (110kV-220kV) e torres de transposição de aço angular de ultra-alta pressão (≥330kV).
Omodelo de alta tensãoé adequado para parques industriais e ramais de transmissão inter-regionais para atender às necessidades de transmissão e transposição convencional de longa distância.
O modelo UHV é projetado com reforço estrutural para otimizar a densidade da treliça e o rolamento dos nós, e é adequado para linhas de transmissão troncais de longa distância e grande capacidade de 500kV e superiores, o que pode alcançar um ajuste de fase mais preciso e garantir o equilíbrio dos parâmetros trifásicos.
2. Divisão por transposição
É dividido em duas categorias: tipo de transposição de torre única e tipo de transposição de torre dupla.
O tipo de transposição de torre única adota um design compacto, com estrutura aerodinâmica e tamanho reduzido, adequado para cenários com espaço de linha limitado, podendo completar a transposição de condutores trifásicos em uma única torre.
O tipo de transposição de duas torres é o esquema recomendado para linhas UHV de 500kV e superiores, que realiza a transposição de fios através da sinergia das duas torres, com maior estabilidade, e é adequado para cenários de transmissão de alta carga e longa distância, e geralmente é equipado com 1-2 conjuntos de torres de transposição a cada linha de 100 km.
3. Dividido por tipo estrutural
Ela é dividida em torre de transposição de aço angular tipo copo de vinho, torre de transposição de aço angular tipo cabeça de gato e torre de transposição de aço angular tipo seco.
O tipo de taça de vinho é adaptado para organizar os fios horizontalmente e a operação de transposição é conveniente, que é a seleção principal de linhas de alta tensão.
O tipo de cabeça de gato adota um arranjo triangular de design de fio, que possui excelente resistência ao vento e ao gelo, e é adequado para ambientes complexos, como ambientes costeiros e alpinos.
A estrutura do tipo seco possui grande rigidez e forte capacidade de carga, sendo adequada para cargas pesadas e cenários de transposição de grandes vãos.
Especificações do produto
|
Itens de parâmetro |
Especificações detalhadas |
|
Material Principal |
Q235B, Q355B aço angular estrutural de carbono de alta resistência |
|
Nível de tensão aplicável |
110kV-1000kV (Alta tensão: 110kV-220kV, UHV: ≥330kV) |
|
Altura aplicável |
15m ~ 50m (suporta personalização não padrão, adequado para diferentes cenários de transposição) |
|
Especificações de aço angular |
∠50×5~∠200×20 (adaptado de acordo com o nível de tensão e requisitos de carga) |
|
Processo anticorrosivo |
Galvanização geral por imersão a quente, espessura da camada de zinco ≥85μm, reforço anticorrosivo adicional nos nós |
|
Projetar resistência ao vento |
120km/h~180km/h, pode ser personalizado e reforçado sob demanda |
|
Fortificação Sísmica |
Intensidade sísmica de 8 graus, pode ser personalizada e reforçada para condições de trabalho complexas |
|
Precisão de Transposição |
Precisão de ajuste do ângulo de fase ±2°, garantindo equilíbrio de parâmetros trifásicos |
|
Método de conexão |
Conexão de parafuso de alta resistência, equipada com fixadores especiais, anti-afrouxamento e anticorrosão |
|
Padrão de Implementação |
Código de Estrutura de Aço GB50017, DL/T 646 Condições Técnicas para Fabricação de Estruturas de Tubos de Aço de Transmissão e Distribuição, etc. |
Em quais cenários as Torres de Transposição Angle Steel podem ser utilizadas?
|
Cenários de aplicação |
Requisitos Básicos |
Série de produtos recomendados |
Principais recursos técnicos |
|
Linhas de Transmissão de Alta Tensão (Redes elétricas de longa distância, transposição de corredores) |
Estrutura estável, forte função de transposição de fase, alta resistência ao vento e ao gelo, longa vida útil |
Torres de transposição de aço angular padrão, Torres de transposição de aço angular para serviços pesados |
Aço angular Q235 / Q355 / Q420B galvanizado por imersão a quente; montagem modular aparafusada; projetado para transposição de condutores e troca de sequência de fases; resistência ao vento até Grau 11–12; forte capacidade de carga de gelo e neve. |
|
Redes Elétricas Urbanas e Suburbanas |
Layout compacto, economia de terreno, coordenação de isolamento confiável, fácil instalação |
Torres de transposição de aço angulares de altura média, torres de transposição de aço angulares de base estreita |
Tamanho otimizado do corpo da torre para espaço urbano limitado; desempenho de transposição estável; baixo custo de fundação; construção rápida e inspeção posterior conveniente. |
|
Áreas montanhosas e montanhosas |
Adaptável a terrenos complexos, alta rigidez estrutural, baixa manutenção |
Torres de transposição de aço angular tipo montanha, Torres de transposição de aço angular adaptadas a encostas |
Estrutura em aço angular de alta resistência; boa estabilidade em encostas e terrenos irregulares; forte resistência à corrosão; adequado para áreas remotas com transporte difícil. |
|
Zonas industriais e de novas energias (parques eólicos/solares, parques industriais) |
Alta capacidade de carga, antivibração, antipoeira, personalizável |
Torres de transposição de aço angulares personalizadas, torres de transposição de aço angulares para cargas pesadas |
Modo de altura, extensão e transposição totalmente personalizável; compatível com linhas aéreas de alta tensão em novas bases energéticas; forte durabilidade em ambientes empoeirados e úmidos. |
- View as

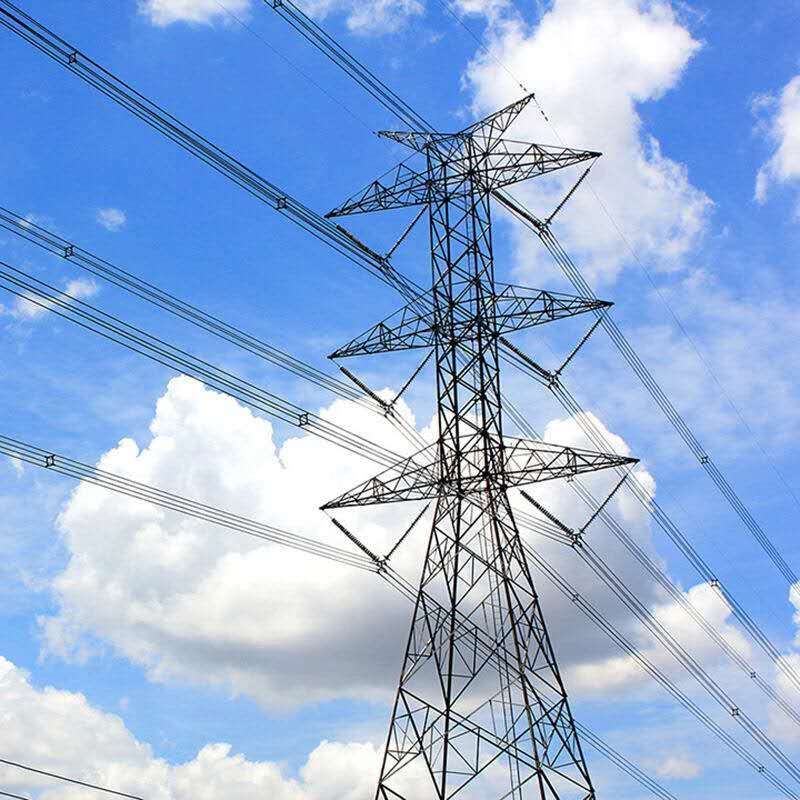

Torre de transposição de aço angular galvanizado
Qingdao Anbang New Energy Factory apresenta com habilidade e dedicação a Torre de Transposição de Aço Angular Galvanizado, um dispositivo central de mudança de fase para linhas de transmissão de energia. Contando com tecnologia avançada de processamento de nível militar, ele integra extrema estabilidade com resistência à corrosão de longo prazo, projetado especificamente para linhas de transmissão de longa distância e ultra-alta tensão. Oferece uma solução completa para o problema do desequilíbrio trifásico, garantindo o funcionamento seguro da rede eléctrica durante trinta anos, tornando-a a escolha preferida e confiável para projectos de redes eléctricas a nível nacional.

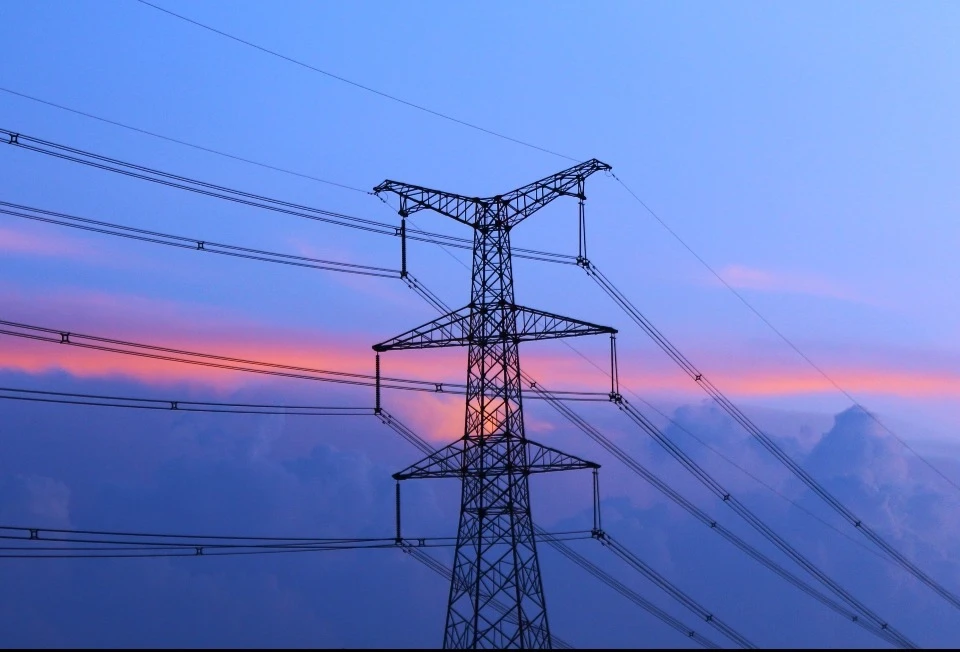

Torre de transposição de aço angular de alta tensão
Localizada em Qingdao, China, a Anbang New Energy é uma fábrica de origem com fortes capacidades. Com fabricação de precisão, ela se concentra na pesquisa, projeto e produção em larga escala de torres de transposição de aço angular de alta tensão, fornecendo soluções de suporte de mudança de fase de alto desempenho e altamente confiáveis para projetos globais de transmissão de ultra-alta tensão.
Torre de transposição de transmissão de energia em aço angular
A torre de transposição de transmissão de energia de aço angular é uma torre de ferro do tipo treliça especializada, amplamente utilizada em linhas de transmissão de energia de alta e ultra-alta tensão. Se você está procurando um fabricante e fornecedor confiável, escolha Anbang, podemos oferecer suporte técnico.

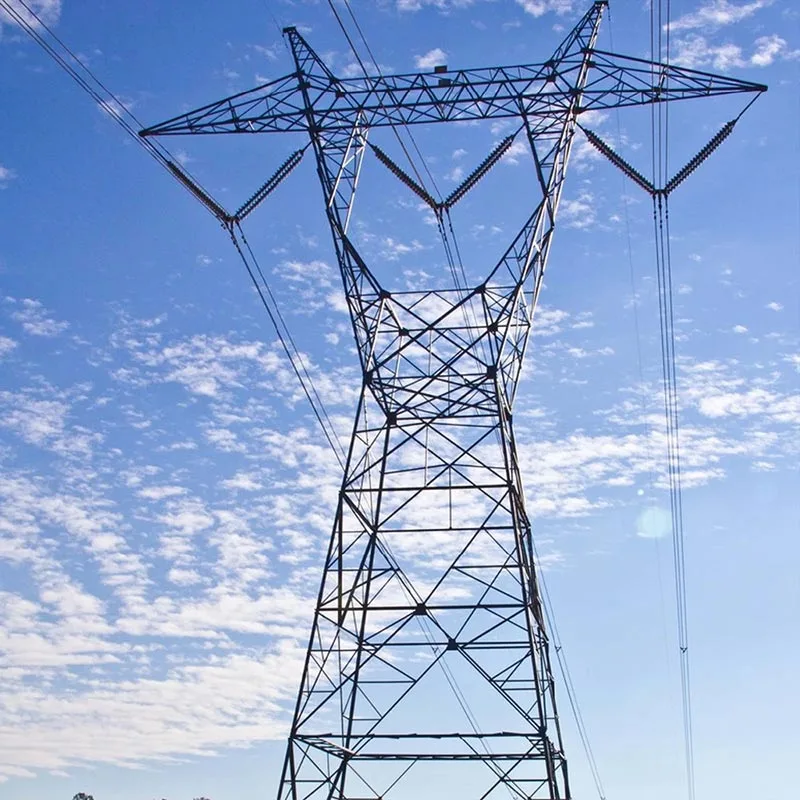

Torre de transposição de treliça de aço angular
Anbang é um fornecedor profissional de torre de transposição de treliça de aço angular, este produto durável é uma estrutura de linha de transmissão especializada amplamente utilizada em projetos de transmissão de energia de alta tensão e extra-alta tensão, normalmente aplicada a redes elétricas de 110kV, 220kV, 330kV e superiores.

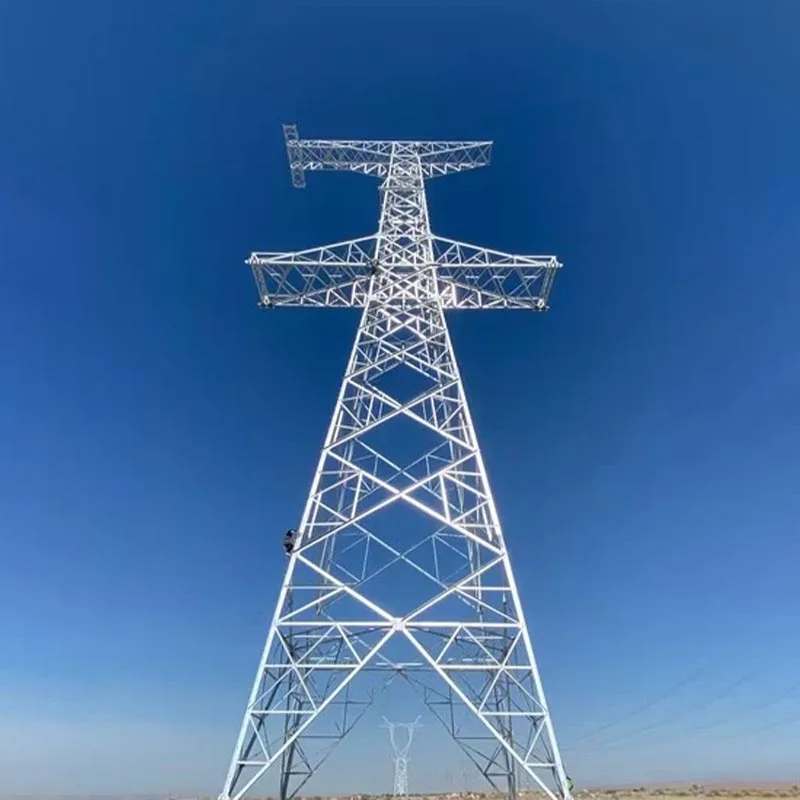

Torre angular de mudança de fase em aço
As torres de mudança de fase de aço angular são estruturas de treliça especializadas para linhas de transmissão CA de alta tensão/extra-alta tensão (EHV), feitas de aço angular padronizado por meio de montagem aparafusada. Eles combinam a estabilidade mecânica das torres angulares de aço convencionais com a função fundamental de transposição de condutores trifásicos. Para encontrar uma solução abrangente para o seu projeto, entre em contato com a Anbang.
Torre de transmissão de energia em aço angular galvanizado
As torres de transmissão de energia de aço angular galvanizado fabricadas pela fábrica Qingdao Anbang são estruturas de aço do tipo treliça amplamente utilizadas para suportar linhas de energia aéreas em redes elétricas. Fabricadas a partir de cantoneiras de aço laminadas a quente e protegidas por galvanização por imersão a quente, essas torres oferecem alta resistência mecânica, excelente resistência à corrosão e longa vida útil (normalmente de 40 a 50 anos). Seu design de treliça aberta minimiza a carga do vento enquanto maximiza a eficiência estrutural, tornando-os adequados para vários níveis de tensão (10 kV a mais de 800 kV) e condições de terreno.
Como um fabricante e fornecedor confiável de Torre de transposição de aço angular na China, temos nossa fábrica. Se você deseja adquirir produtos de qualidade e durabilidade, entre em contato conosco.
