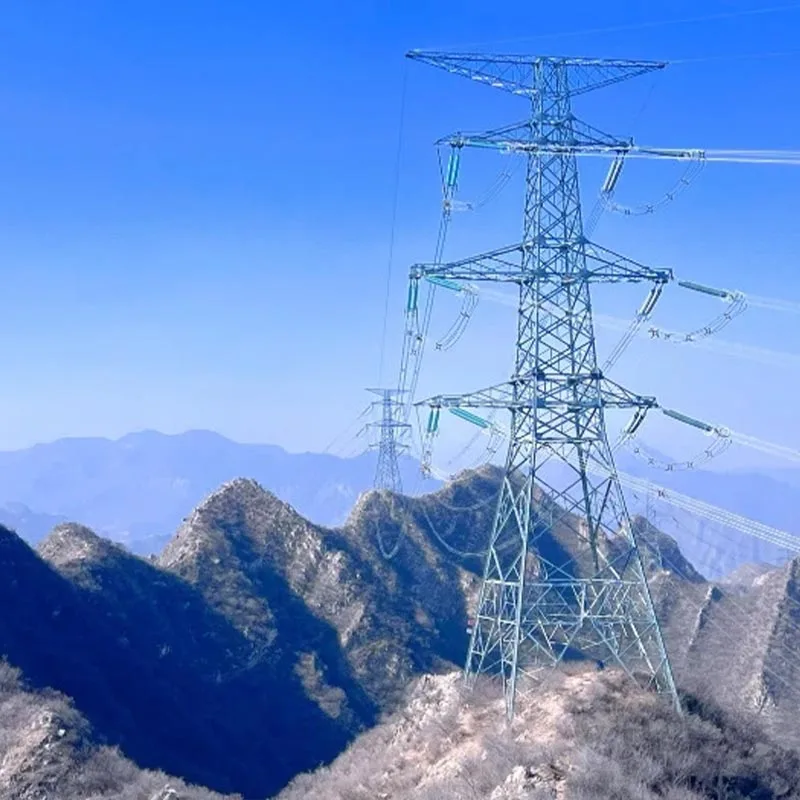

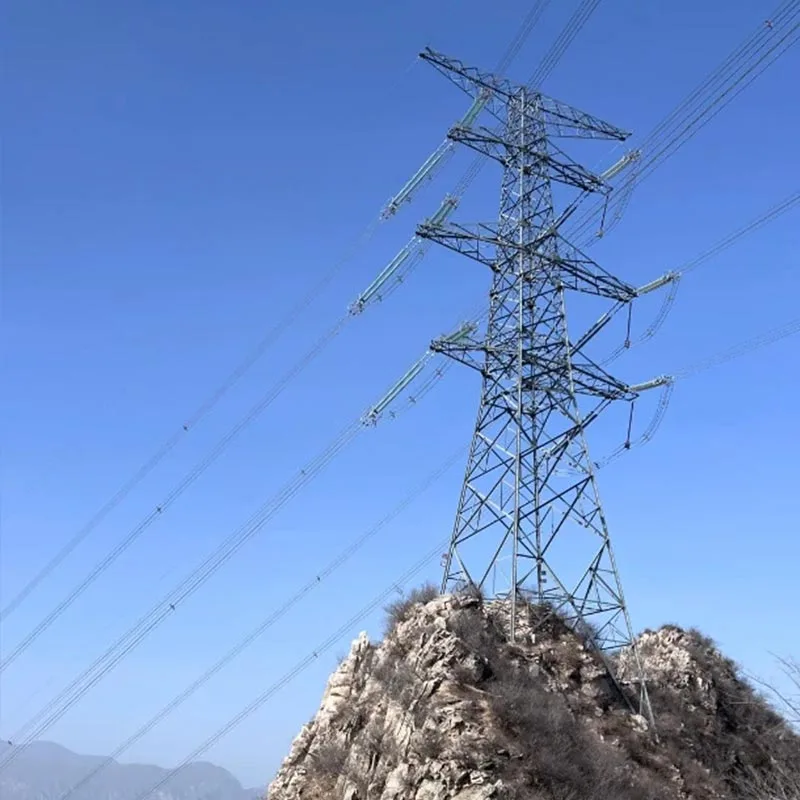

Torre de treliça de tubo de aço galvanizado

Qingdao Anbang New Energy é um fabricante confiável, nossas torres de treliça para tubos de aço galvanizado são feitas de tubos de aço de alta resistência e alta qualidade através de processos de soldagem de precisão e galvanização por imersão a quente, formando estruturas de suporte leves e de alta resistência.

Combinando design de treliça com resistência à corrosão por galvanização, eles são amplamente utilizados em energia, novas energias e comunicação campos.

Como produtos fornecidos diretamente por uma fábrica chinesa local, as torres treliçadas de aço galvanizado apresentam características estruturais estabilidade, resistência ao vento e terremotos, durabilidade à corrosão e eficiência de espaço.

Eles podem ser personalizados de acordo com diferentes cenários, atendendo aos requisitos de transmissão de alta tensão de 110kV-1000kV e diversos aplicações de suporte externo, em total conformidade com os padrões da indústria nacional e alcançando qualidade e custo-benefício.

Por que escolher as torres treliçadas de tubo de aço galvanizado Anbang?

Qualidade controlável em todo o processo

Nossa própria grande base de produção padronizada em Qingdao, China, pesquisa, produz e inspeciona de forma independente todo o processo de Torres Treliçadas para Tubos de Aço Galvanizado.

Desde aquisição de matéria-prima, corte de tubos de aço, montagem de soldagem até galvanização por imersão a quente tratamento, todos são executados sob o sistema de qualidade ISO9001, rejeitando a terceirização.

Cada tubo de aço galvanizado A torre treliçada passa por múltiplas inspeções de qualidade rigorosas para garantir dimensões precisas e desempenho padrão.

Construindo uma base sólida de segurança

O principal os materiais são tubos de aço de baixa liga e alta resistência Q345B / Q355B. A soldagem utiliza soldagem por arco submerso, blindado a gás soldagem e outras técnicas requintadas, com soldas completas e firmes.

O processo de galvanização por imersão a quente segue rigorosamente Padrões GB/T 13912, com uma espessura de camada de zinco ≥85μm, dando à torre treliçada de tubo de aço galvanizado super forte resistência à corrosão.

A resistência à corrosão externa excede 30 anos, adequada para vários ambientes agressivos.

Adequado para necessidades de vários cenários

A treliça de tubo de aço galvanizado a torre adota uma estrutura de treliça espacial. Comparado com as torres tradicionais, é mais leve, tem menor vento resistência, pode suportar velocidades de vento de 30-45 m/s, tem uma resistência à intensidade sísmica de 8 graus e ocupa apenas 1/3 da área ocupada pelas torres comuns.

Combina leveza com alta estabilidade, adaptando-se de forma flexível a terrenos montanhosos, costeiros, urbanos e outros.

Serviços Personalizados

Com o apoio do design profissional da fábrica equipe, torres de treliça de tubo de aço galvanizado podem ser personalizadas de acordo com nível de tensão, altura, terreno e carga requisitos, cobrindo vários tipos, como reto, canto, terminal e longo vão, combinando precisamente com o necessidades personalizadas de cada projeto.

Alta relação custo-benefício e serviço de cadeia completa

Direto da fábrica modelo de fornecimento elimina ligações intermediárias, reduzindo significativamente o custo de aquisição de estrutura de tubo de aço galvanizado torres.

Ao mesmo tempo, oferecemos serviços completos desde design, produção, transporte, instalação até pós-venda, encurtando os ciclos do projeto, reduzindo os custos de operação e manutenção do cliente e acompanhando equipes profissionais por toda parte, resolvendo todo o processo de aquisição e construção.

Nossos serviços

Serviços de pré-projeto

Nossa equipe de design profissional entende completamente os requisitos do projeto e combina parâmetros de terreno, clima e tensão para fornecer soluções de projeto personalizadas para tubos de aço galvanizado torres treliçadas, relatórios de cálculo mecânico e planos de projeto de fundação.

Garantimos uma compatibilidade precisa entre o produto e o projeto, otimizar o projeto estrutural de acordo com as normas pertinentes e garantir a segurança e custo-benefício.

Serviços de manufatura

Produção de fábrica padronizada com controle visual total, estritamente controlando a qualidade da matéria-prima e os processos de produção.

Cada processo é inspecionado profissionalmente para garantir o as dimensões são precisas, as juntas de soldagem são qualificadas e a galvanização camada atende aos padrões.

São emitidos relatórios completos de inspeção de qualidade e certificados de conformidade.

Serviços de Logística e Transporte

Entrega ponto a ponto em todo o país. De acordo com o tamanho e peso dos componentes da torre treliçada de tubo de aço galvanizado, embalagem segmentada e transporte profissional veículos são utilizados, com medidas de proteção completas para evitar danos, garantindo que os produtos sejam entregues intactos aos canteiros de obras, especialmente adequados para áreas montanhosas, remotas ou de difícil transporte.

Serviços de orientação de instalação

Engenheiros técnicos experientes são enviados para orientação no local de elevação, montagem e construção de fixação.

Instalação detalhada manuais são fornecidos para padronizar processos de construção, resolver vários problemas de instalação e garantir segurança e eficiência na construção.

A instalação também pode acomodar requisitos especiais de elevação, como guindastes.

Serviços de manutenção pós-venda

Oferecemos garantia de 5 anos e serviço de manutenção vitalício.

Acompanhe regularmente o status operacional das torres treliçadas de tubos de aço galvanizado, identificar prontamente riscos de segurança, responder rapidamente a necessidades de reparo e fornecer serviços de manutenção, como restauração de galvanização e aperto de parafusos para estender o produto vida útil e garantir a operação estável do projeto a longo prazo.

Recomendações de seleção

(1) Recomendações de seleção com base no nível de tensão

Cenário de Rede de Transmissão/Distribuição de 110kV: Tubo de aço galvanizado tipo reto para serviços leves são recomendadas torres treliçadas, com alturas preferencialmente variando de 21m a 42m, utilizando estruturas triangulares/quadrangulares. estruturas treliçadas. O material principal é Q345B, com espessura de revestimento de zinco ≥85μm. Adequado para ambientes urbanos redes de distribuição, parques industriais e novas linhas de agregação de energia, essas torres oferecem vantagens de design leve, tamanho pequeno e construção conveniente, controlando efetivamente a aquisição e custos de construção.

Cenário de rede backbone regional de 220kV: Tubo de aço galvanizado padrão reto/tipo tensão são recomendadas torres treliçadas, com alturas variando de 30m a 63m. O design do nó da rede é otimizado para melhorar a rigidez estrutural. O material principal é Q355B, adequado para redes circulares urbanas, rios/encruzilhadas projetos e linhas de transmissão montanhosas, equilibrando capacidade de carga e economia. Para canto de linha requisitos, torres de treliça de tubo de aço galvanizado tipo canto podem ser usadas.

Cenário de tensão ultra/extra alta de 500kV e acima: Tipo de tensão de grande carga, são recomendadas torres de treliça de tubo de aço galvanizado de circuito duplo/multicircuito, com alturas variando de 54m a 100m. O material principal são tubos de aço de alta resistência Q420, com espessura de revestimento de zinco aumentada para ≥90μm, e projeto de tensão estrutural otimizado. Adequado para transmissão entre províncias/regiões, projetos de ampla extensão e novos canais de entrega de base de energia, garantindo que as torres de treliça de tubo de aço galvanizado possam suportar alta capacidade, cargas de alta tensão e operar de forma estável e confiável.

(2) Seleção recomendada com base na função do cenário

Linhas de transmissão retas convencionais: Para linhas retas com ângulos menores que 5°, é recomendado o uso de torres de treliça de tubo de aço galvanizado reto padrão. Estas torres possuem uma estrutura simples, leves e de baixo custo, podem ser produzidos em massa, encurtam significativamente os ciclos do projeto e são adequados para aplicações planas áreas como planícies e colinas suaves.

Cenários de direção/segmento de linha: Para ângulos entre 5°-90°, treliça de tubo de aço galvanizado em ângulo torres são recomendadas. Para segmentos de linha e seções de proteção de linhas quebradas, tubo de aço galvanizado tipo tensão torres treliçadas devem ser usadas. Ambos os tipos adotam estruturas de treliça reforçadas para aumentar a tensão lateral e resistência à deformação, garantindo redundância de segurança da linha. Na entrada da linha para uma estação/subestação, tipo terminal torres de treliça de tubo de aço galvanizado são recomendadas. O projeto da estrutura é otimizado para carga unilateral características para melhorar a estabilidade.

Cenários especiais de grande extensão: Para travessias de rios, rodovias, ferrovias, vales e outros Em alguns cenários, são recomendadas torres treliçadas em tubo de aço galvanizado de grande vão. Eles são feitos de ultra-alta resistência aço, com cone otimizado e densidade de treliça para reduzir a carga do vento e a vibração induzida pelo vento, melhorando a extensão capacidade. A camada de zinco também é espessada para se adaptar a ambientes externos complexos.

Cenários de Apoio a Novas Energias: Para linhas de coleta de base eólica e fotovoltaica, leve torres de treliça de tubo de aço galvanizado segmentado são recomendadas para fácil transporte e montagem em regiões montanhosas ou áreas desérticas. Para torres de suporte de turbinas eólicas, treliça de tubo de aço galvanizado de aço-concreto protendido personalizado torres são recomendadas para aumentar a capacidade de carga e a resistência à vibração induzida pelo vento, atendendo aos requisitos de turbinas eólicas de grande megawatt.

Cenários de comunicação/segurança: Para estações base de comunicação, vigilância de fronteiras, incêndios florestais prevenção e outros cenários, torres pequenas e multifuncionais de treliça de tubo de aço galvanizado são recomendadas com alturas de 15m a 30m, interfaces de instalação de equipamentos reservadas e proteção e monitoramento integrados contra raios funções. A estrutura compacta é adequada para cenários urbanos, remotos e vários outros.

(3) Seleção recomendada com base no terreno e no ambiente

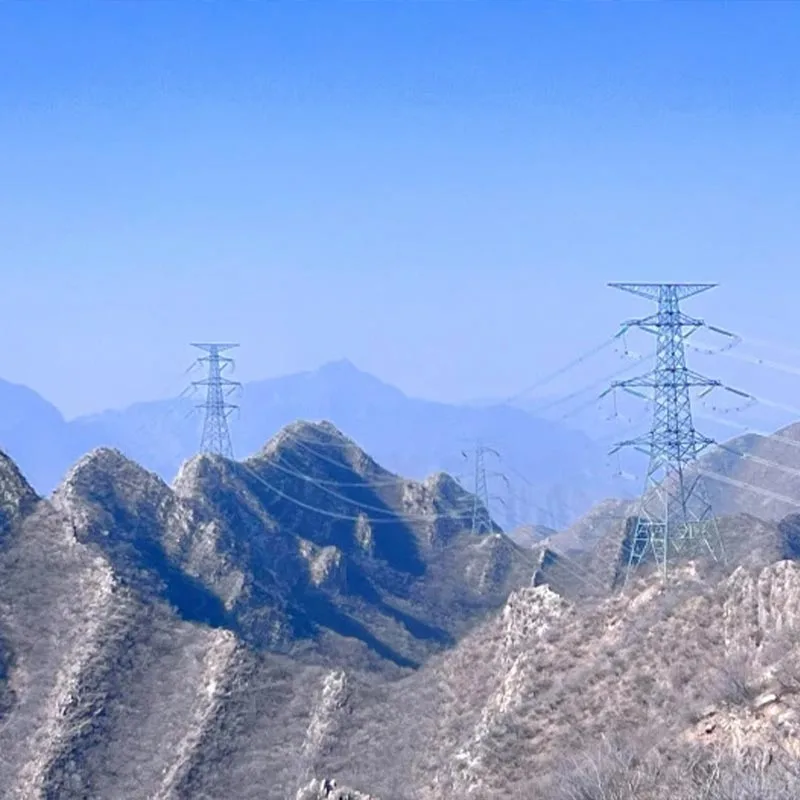

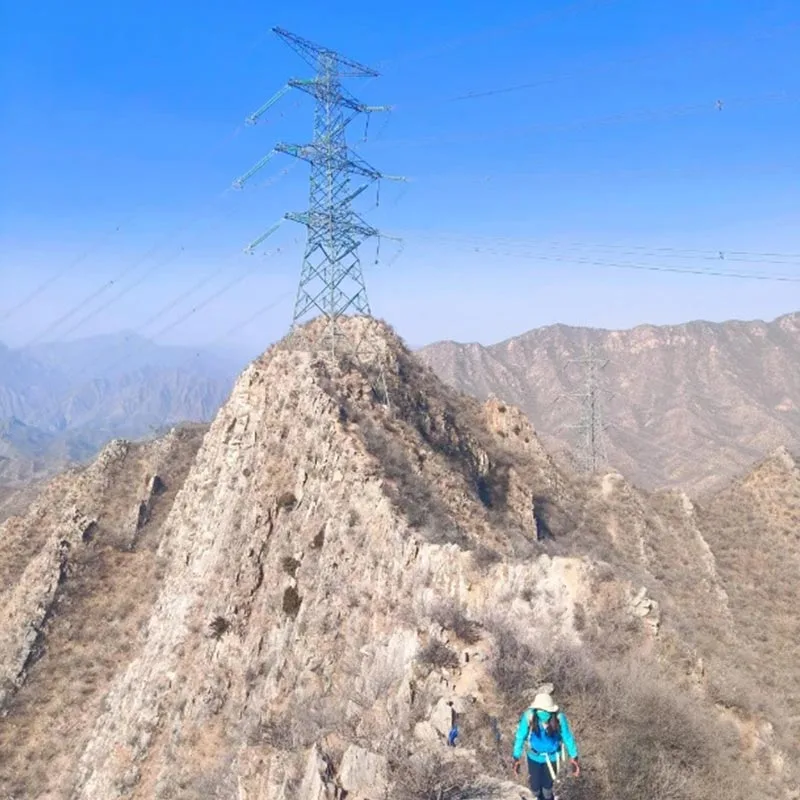

Terreno montanhoso/montanhoso: Para terrenos íngremes e de difícil transporte e montagem, segmentado torres de treliça de tubo de aço galvanizado são recomendadas. O tamanho e o peso dos componentes são otimizados e o flangeamento é rápido conexões são usadas para fácil transporte e montagem no local. O projeto da fundação é reforçado para se adaptar a terrenos íngremes terreno e reduzir a terraplenagem.

Áreas Costeiras/Salinas: Para ambientes de alta corrosão e alta umidade, treliça de tubo de aço galvanizado são recomendadas torres com camadas espessadas de zinco (≥100μm), com dupla proteção de revestimentos anticorrosivos. O estrutura de treliça é otimizada para reduzir a resistência ao vento, melhorar a corrosão salina e a resistência a tufões (design velocidade do vento ≥40 m/s) e prolongar a vida útil do produto.

Áreas de gelo intenso/vento forte: Em áreas de gelo pesado com espessura de gelo >10mm, galvanizado reforçado são recomendadas torres treliçadas em tubo de aço, aumentando a seção transversal dos principais materiais e a densidade de suportes diagonais para aumentar a resistência à sobrecarga sob formação de gelo. Em áreas com velocidades de vento projetadas >35 m/s, como regiões de vento forte e tufões, estruturas treliçadas e conicidade são otimizadas para reduzir a carga do vento e melhorar o vento estabilidade.

Cenários Urbanos/Parques: Para áreas com terreno limitado e altos requisitos paisagísticos, base estreita torres de treliça de tubo de aço galvanizado são recomendadas. As seções transversais são otimizadas, área de fundação ≤2,5㎡, a aparência é simples e a camada de galvanização é uniforme e esteticamente agradável. Adequado para ambientes urbanos redes em anel de alta tensão e linhas de transmissão de parques industriais, atendendo ao uso intensivo do solo e da paisagem requisitos.
