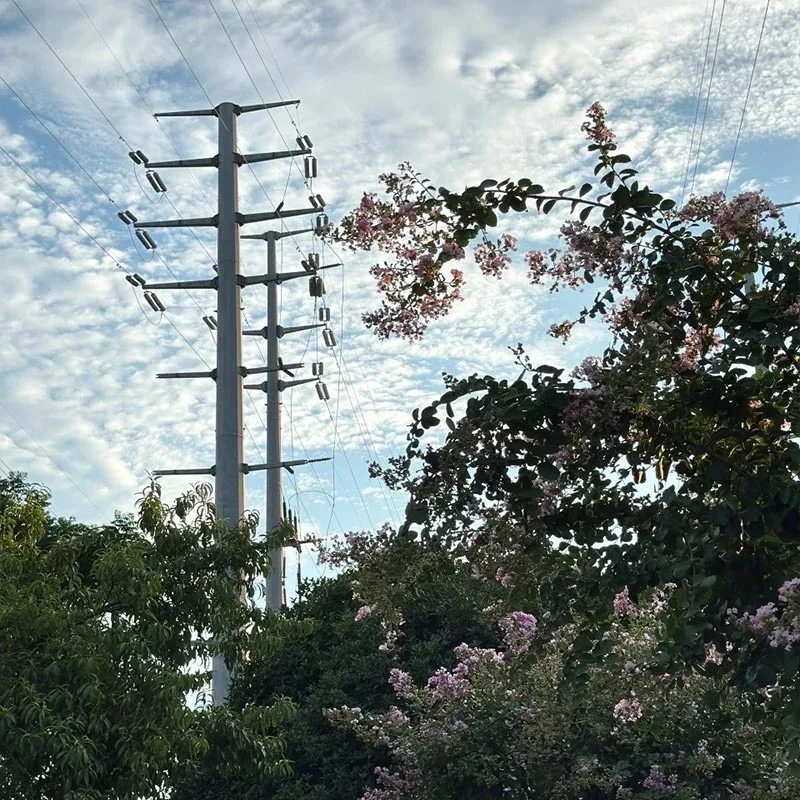

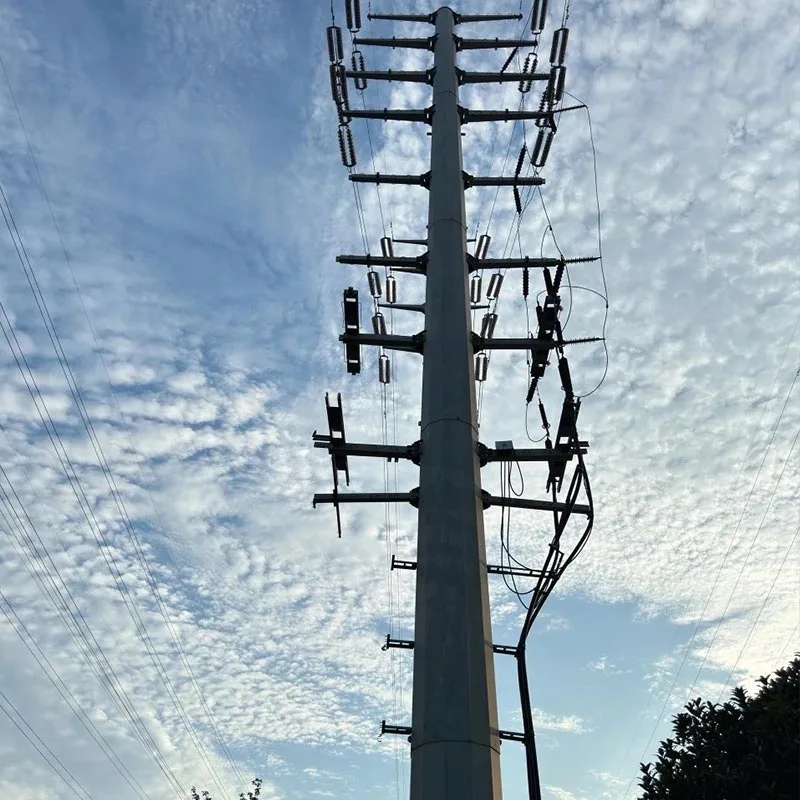

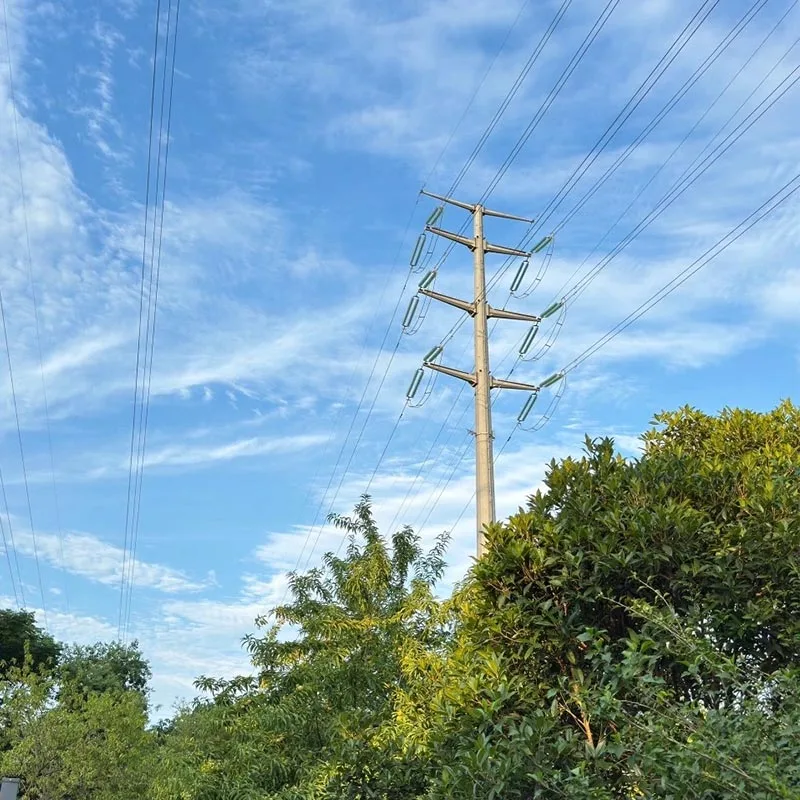

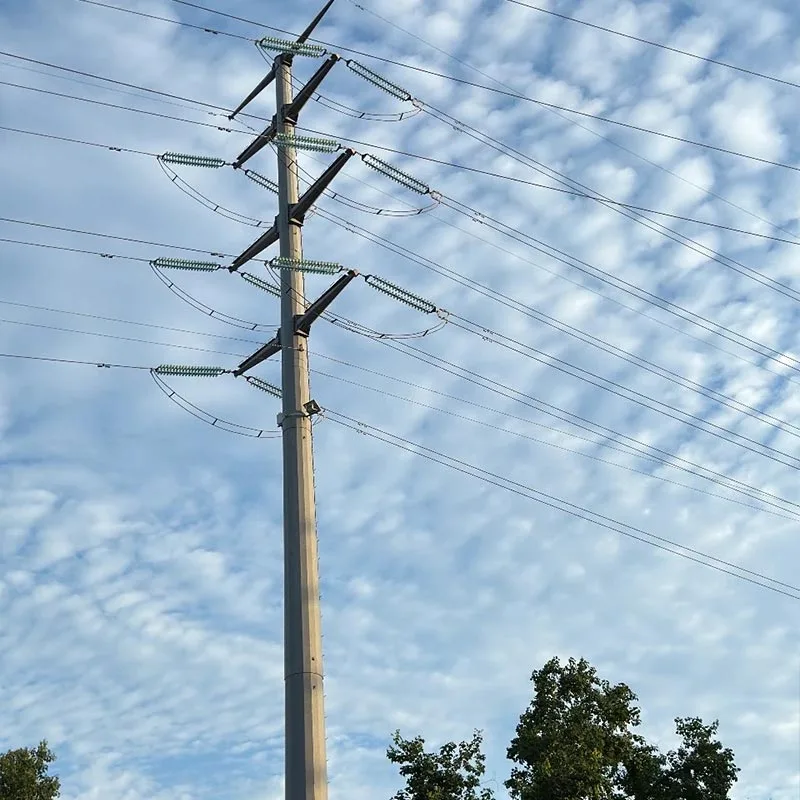

Torre de transmissão de tubo de aço galvanizado

As torres de transmissão de tubos de aço galvanizado da Qingdao Anbang New Energy usam tubos de aço de alta resistência Q355B/Q420 como base material, processado através de um processo geral de galvanização por imersão a quente e projetado com tubo cônico/multifacetado estruturas.

Eles oferecem vantagens como excelente resistência à corrosão, estabilidade estrutural, instalação eficiente, e uso compacto da terra. Os produtos são amplamente utilizados em redes de energia urbanas, transmissão de montanha, costeiras e industriais áreas de poluição, capazes de serviço estável a longo prazo em ambientes extremos, e são equipamentos de apoio essenciais para projetos modernos de transmissão.

Vantagens do produto

Alta durabilidade

Torres de transmissão de tubos de aço galvanizado adotam imersão a quente geral galvanização, com espessura de camada de zinco ≥85μm, formando isolamento físico e proteção eletroquímica.

Ao ar livre a vida útil excede 30 anos, adequada para ambientes agressivos, como áreas costeiras, alta névoa salina e ambientes industriais poluição.

Estrutura estável

Seções tubulares têm distribuição uniforme de tensões e alta flexão rigidez. O coeficiente de resistência ao vento é 20% -40% menor do que as torres angulares de aço.

Pode suportar o nível 11 forte ventos, terremotos de magnitude 8 e pesadas cargas de gelo, com excelente estabilidade sob condições extremas.

Construção eficiente

Estrutura segmentada pré-fabricada de fábrica com parafuso de flange conexões permitem montagem rápida no local sem equipamento de elevação em grande escala.

O tempo de construção é reduzido em 50%, reduzindo significativamente os custos do projeto.

Ampla adaptabilidade

As torres de transmissão de tubos de aço galvanizado possuem estrutura compacta, economizando cerca de 50% do terreno em comparação com torres angulares de aço tradicionais.

Adequado para áreas urbanas estreitas, montanhas, zonas costeiras áreas e outros terrenos complexos, personalizáveis em alturas de 5 a 150 metros.

Qualidade confiável

Fabricada em aço de alta resistência, a produção atende aos padrões nacionais, como conforme GB 50545 e DL/T 5154, com controle de qualidade de processo completo, incluindo inspeção de solda e teste de camada de zinco. Totalmente desempenho qualificado e estável.

Como escolher o modelo

Selecione por nível de tensão

10kV–35kV: Use torres de transmissão de aço galvanizado de circuito único, altura 15–30m, espessura de parede 6–10mm, adequadas para linhas de baixa tensão urbanas e parques.

110kV–220kV: Use torres de transmissão de aço galvanizado de circuito duplo / multicircuito, altura 30–60m, espessura da parede 10–16 mm, atendendo às necessidades de transmissão de média e alta tensão.

500kV e acima: Use torres de transmissão especiais de aço galvanizado de ultra-alta tensão, altura 60–150m, espessura da parede 16–20 mm, adequado para transmissão de longa distância e ultralonga distância.

Seleção de acordo com as condições ambientais

Áreas Costeiras/Alta Corrosão: Escolha torres de transmissão de aço galvanizado de alta resistência à corrosão com zinco revestimento ≥100μm para aumentar a resistência à névoa salina.

Vento Forte/Áreas Sísmicas: Selecione estruturas reforçadas, otimize a seção transversal e a espessura da parede para melhorar o vento e resistência a terremotos.

Terreno montanhoso/complexo: Escolha torres de transmissão de aço galvanizado leves e de base estreita para acomodar condições de transporte e instalação.

Seleção de acordo com finalidades funcionais

Torres Retas: Utilizado para trechos retos da linha, suportando cargas de vento verticais e horizontais.

Torres de Tensão/Ângulo: Usado para mudanças de direção da linha e conversão de tensão, suportando tensão desequilibrada.

Terminal / Torres de Passagem: Utilizado para início/fim da linha e para travessia de rios ou estradas, exigindo maior capacidade de carga.

Nossos serviços

Design Personalizado: Nossa equipe profissional fornece projetos personalizados para torres de transmissão de tubos de aço galvanizado com base em níveis de tensão, terreno e condições climáticas, atendendo às necessidades de diversos projetos.

Fabricação Inteligente de Processo Completo: Com nossa própria fábrica moderna equipada com corte CNC, soldagem automática, e linhas de produção de galvanização por imersão a quente, alcançamos controle de qualidade de processo completo, desde matérias-primas até produtos acabados produtos, com capacidade de produção mensal superior a 5.000 toneladas.

Entrega completa: Oferecemos serviços integrados, incluindo produção, transporte, orientação de instalação no local, e treinamento técnico, garantindo a implementação eficiente do projeto.

Garantia Pós-Venda: Oferecemos garantia de 15 anos, resposta técnica 24 horas por dia e inspeção regular e manutenção para resolver problemas do produto ao longo de seu ciclo de vida.

Precauções de uso

Antes da instalação, verifique se a placa de identificação da torre de transmissão em aço galvanizado corresponde ao desenho parâmetros e inspecione se o corpo da torre, flanges e parafusos estão livres de deformações ou danos, garantindo que todos os acessórios estão completos.

Utilize cordas de náilon para içamento para evitar riscar o revestimento galvanizado; o desvio vertical durante a instalação deve ser ≤1/1000 e os parafusos do flange devem ser apertados de acordo com o torque para garantir uma conexão confiável.

A fundação da torre deve usar uma base independente de concreto C30 com chumbadores embutidos e aterramento a resistência deve ser ≤10Ω. Teste regularmente a eficácia do sistema de aterramento.

É estritamente proibido soldar ou cortar a superfície da torre de transmissão de aço galvanizado. Se modificação for necessário, deve ser reaplicado com galvanização por imersão a quente para proteção contra corrosão.

Verifique regularmente a integridade do revestimento de zinco, o aperto dos parafusos e a deformação estrutural; em áreas costeiras/de alta corrosão, inspecione a cada seis meses e repare imediatamente qualquer revestimento de zinco danificado.

Pessoal não profissional está estritamente proibido de subir na torre de transmissão de aço galvanizado. Aviso sinais como “Perigo de alta tensão, mantenha-se afastado” devem ser colocados ao redor da torre, mantendo uma distância segura.
