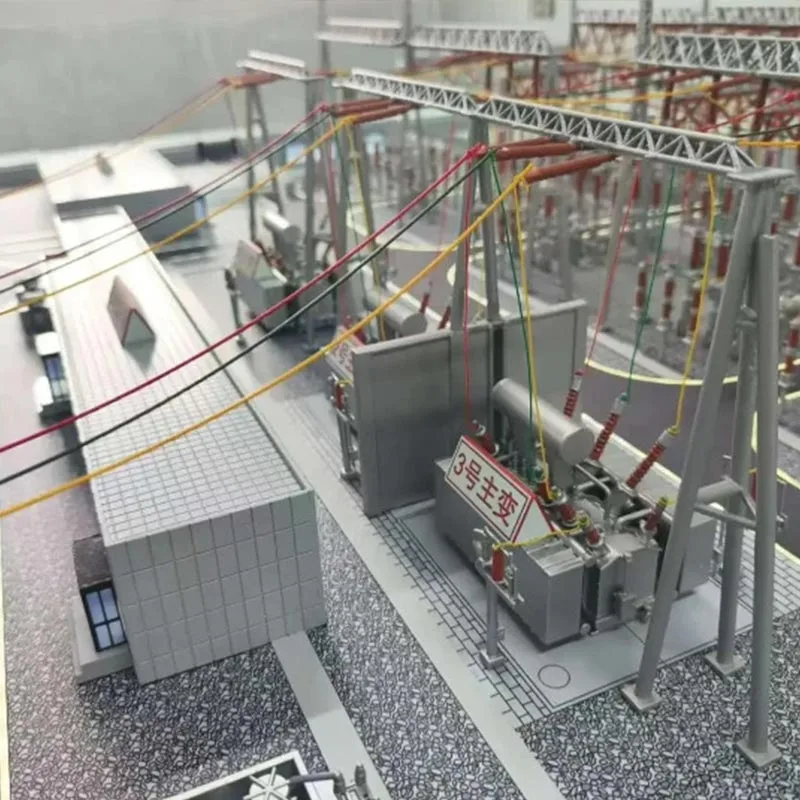

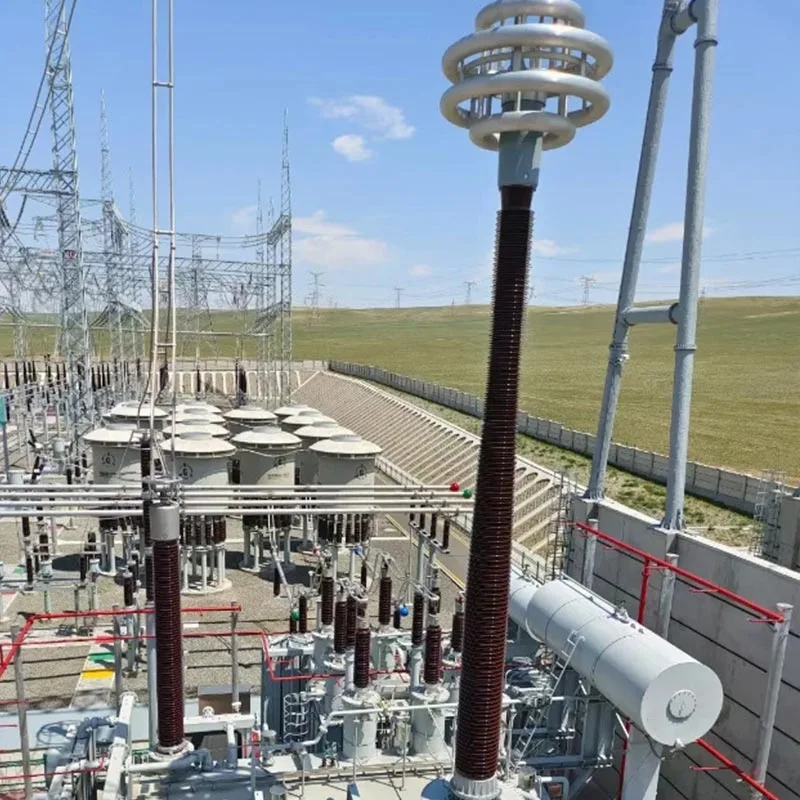

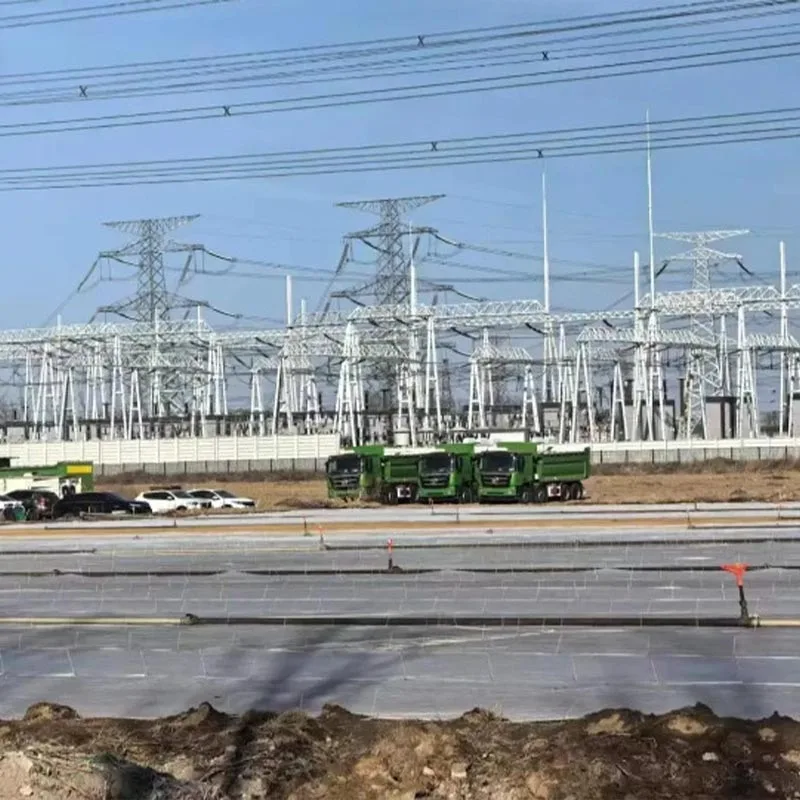

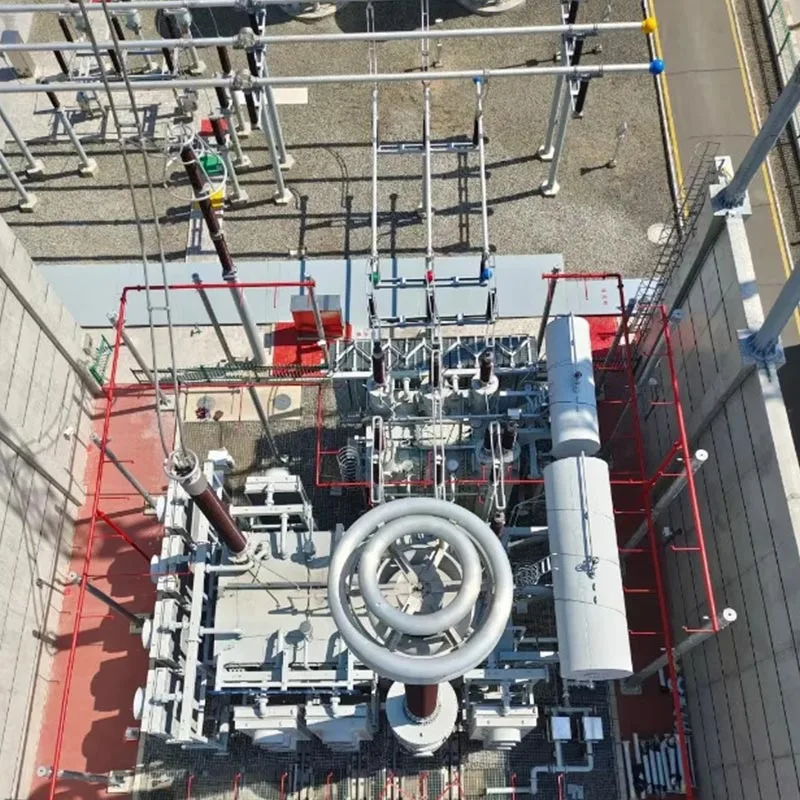

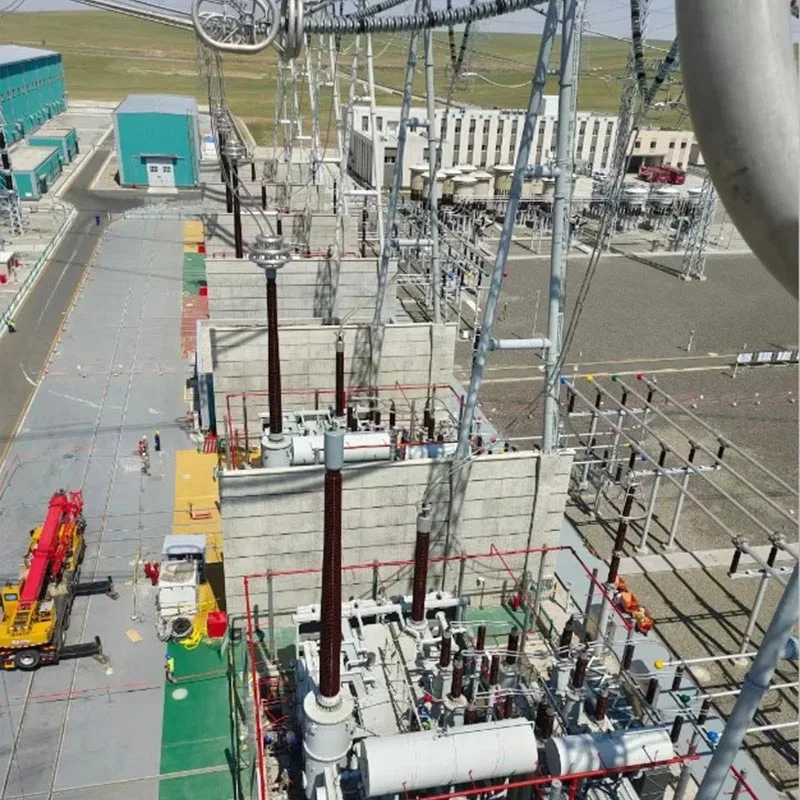

Estrutura da Subestação

A Estrutura da Subestação da Qingdao Anbang New Energy é o núcleo desenvolvido e fabricado de forma independente da empresa instalação de suporte e suporte de carga para subestações, com base nas necessidades de construção de energia da China e aproveitando o vantagens de produção e processamento de sua própria fábrica.

Inclui três categorias principais: concreto armado estrutura, estrutura de estrutura de aço e estrutura híbrida pré-fabricada.

A estrutura da subestação segue rigorosamente o "Código de Projeto de Subestação Inteligente" e "Código de Projeto Sísmico para Instalações de Energia", usando Q235B de alta qualidade e Aço Q345B e concreto de alta resistência C30-C50, processados com precisão e rigorosamente testados.

Possui vantagens essenciais tais como estrutura estável, forte capacidade de carga, resistência ao vento e terremotos, resistência à corrosão e ampla adaptabilidade.

Como o “esqueleto” da subestação, a estrutura é usada principalmente em áreas-chave, como a comunicação de controle principal construção, construção de dispositivos de distribuição de energia, suportes de equipamentos e suportes estruturais, desempenhando funções críticas na instalação de equipamentos elétricos, colocação de linhas e transmissão de carga.

Pode ser adaptado a subestações de diferentes níveis de tensão, incluindo 110kV, 220kV e 330kV, suportam design personalizado e podem atender a vários locais complexos requisitos como planícies, colinas e áreas costeiras, bem como necessidades de construção verde e inteligente.

Isto fornece garantia estrutural confiável para a operação segura, eficiente e estável de longo prazo das subestações, apoiando a transmissão segura de recursos elétricos.

Especificações de parâmetros

Recomendação de seleção

Cenários aplicáveis ​​de estrutura de subestação de concreto armado

Subestações convencionais 110kV-220kV, subestações em áreas planas, edifícios de comunicação de controle principal, distribuição edifícios de dispositivos e locais de Classe I-II com intensidade de fortificação sísmica de 7 graus e abaixo.

Razão para recomendação: custo econômico, alta rigidez, excelente desempenho contra incêndio, baixo custo de manutenção, estrutura forte integridade, adaptado aos requisitos de carga e espaço dos equipamentos convencionais em subestações, em linha com padrões convencionais de infraestrutura de subestação, é um dos tipos de estrutura de subestação mais amplamente utilizados.

Cenários aplicáveis ​​de estrutura de aço da subestação

Subestações de alta tensão de 220kV-330kV, áreas costeiras com forte névoa salina, subestações de terreno complexo montanhoso, sísmica intensidade de fortificação de 8 graus ou mais, e subestações com requisitos de layout de equipamentos de longo alcance.

Razão para recomendação: excelente desempenho sísmico, peso leve, construção conveniente, grande extensão, pode resistir a fortes ventos, névoa salina e outros ambientes agressivos, os componentes podem ser pré-fabricados na fábrica, montados rapidamente em local, adaptado à carga pesada e às necessidades de grande vão das subestações de alta tensão, e a área de alta intensidade é selecionados preferencialmente, alinhados ao conceito de construção verde e inteligente.

Cenários aplicáveis ​​de estrutura de subestação híbrida pré-fabricada

projetos de subestações com prazos de construção apertados, subestações nos subúrbios das cidades, projetos verdes e de baixo carbono subestações de demonstração e áreas com altos requisitos de construção e proteção ambiental.

Razão para recomendação: Integrando as vantagens da estrutura de aço e estrutura de concreto, alta taxa de montagem e curto período de construção, pode realizar o avanço síncrono da pré-fabricação da fábrica e da fundação no local construção, reduzir a operação úmida no local, poeira e resíduos de construção, baixas emissões de carbono e ter boa resistência capacidade e estabilidade, que é adequada para a construção inteligente e as necessidades de construção eficiente dos modernos subestações.

Cenários aplicáveis ​​de estrutura de subestação personalizada

projetos de subestações com terrenos especiais (ilhas, encostas íngremes, pântanos), níveis de tensão especiais, cargas especiais (integração de vários equipamentos, grandes vãos), condições meteorológicas especiais (áreas de gelo intenso, fortes tufões áreas) e requisitos de integração paisagística.

Motivo da recomendação: A própria fábrica da Qingdao Anbang New Energy pode personalizar e ajustar o material, vão, altura do piso, padrões anticorrosivos e forma estrutural da subestação estrutura do quadro de acordo com os desenhos de engenharia, relatórios de levantamento topográfico, dados meteorológicos e equipamentos Parâmetros fornecidos pelos clientes e fornecer serviços one-on-one de orientação de design, produção e instalação garantir que a estrutura da subestação esteja totalmente adaptada às reais necessidades do projeto.

Caso real

Projeto de estrutura de subestação multipré-fabricada de cinco milhas de Yunnan Kunming 110 kV

Forneça um completo conjunto de estrutura de estrutura de subestação pré-fabricada para a primeira subestação de estrutura de estrutura pré-fabricada civil em Yunnan Província, incluindo a estrutura do edifício do dispositivo de distribuição de energia e a estrutura do suporte do equipamento, adaptada à tensão de 110kV nível, a taxa de montagem é de 53%, e os componentes pré-fabricados e a tecnologia de conexão de aço seco são usados para atender os requisitos da construção verde e inteligente.

Efeito de implementação:A fábrica de estruturas estruturais da subestação é pré-fabricados, içamento e montagem no local, o período de construção é reduzido em 2 meses em comparação com projetos convencionais, a taxa de utilização de máquinas chega a 100%, reduzindo efetivamente o desperdício e a poeira da construção emissões, estabilidade estrutural e desempenho sísmico estão em conformidade com os requisitos da especificação, e aliviar efetivamente a pressão do fornecimento de energia regional após a entrada em operação, o que tem sido altamente elogiado pelo Kunming Power Supply Bureau e tornou-se um projeto de demonstração de construção de subestação verde local.

Projeto de subestação de estrutura mista pré-fabricada intermediária de Zhejiang Ningbo 110 kV

Para Zhejiang primeira subestação pré-fabricada de estrutura híbrida de nó de aço de concreto de ultra-alto desempenho, fornece um conjunto completo de estrutura de estrutura de subestação híbrida, usando material UHPC e tecnologia de conexão de nó de aço, adapta-se à tensão de 110kV nível e atingir 100% de montagem da estrutura principal.

Efeito de implementação:Os materiais da estrutura da subestação são economizados em cerca de 65%, as emissões de carbono são reduzidas em 52,6%, o local é realizado sem cofragem, sem suporte e sem umidade, o período de instalação da estrutura principal é reduzido em 25 dias, a impermeabilização, o isolamento térmico e o desempenho da resistência à corrosão é excelente e o custo de manutenção é bastante reduzido no estágio posterior.

Projeto de renovação da estrutura da subestação de Shandong Qingdao 220 kV

Participou da atualização e projeto de reforma de uma subestação de 220 kV em Qingdao, desde concreto armado e estrutura metálica mista estrutura do quadro da subestação, substituiu o quadro antigo, renovou o edifício principal de comunicação de controle e distribuição estrutura do edifício do dispositivo, adaptada à instalação do equipamento original e atendeu aos requisitos de fortificação sísmica 7 graus.

Efeito de implementação: A estrutura da subestação corresponde exatamente ao tamanho do equipamento original, o a instalação é conveniente, o processo de construção não afeta a fonte de alimentação circundante, a estrutura a capacidade de carga é aumentada em 30% após a transformação, o desempenho anticorrosivo e de proteção contra raios é significativamente otimizado e não houve falhas até o momento, estendendo efetivamente a vida útil do subestação, garantindo o funcionamento estável da rede elétrica regional, e sendo reconhecida pela State Grid Qingdao Empresa de fornecimento de energia.
