Estrutura de Subestação Galvanizada

As estruturas galvanizadas da subestação da Qingdao Anbang New Energy são instalações de rolamentos centrais especialmente projetadas para energia projetos de transmissão e transformação.

Eles são fabricados com precisão usando aço estrutural de carbono de alta qualidade e aço de baixa liga e alta resistência, tratado com processos de galvanização por imersão a quente totalmente automatizados, integrando alta resistência, forte resistência à corrosão, alta estabilidade e facilidade de instalação.

Os produtos cumprem rigorosamente as normas nacionais e padrões da indústria de energia, cobrindo todos os níveis de tensão de 35kV a 750kV, fornecendo suporte estável e preciso posicionamento de condutores de subestações e equipamentos elétricos.

Eles podem alcançar uma operação segura a longo prazo de mais de 50 anos em vários ambientes complexos, tornando-os a solução preferida para a China construção de redes eléctricas e novas estações de reforço de energia.

Por que escolher estruturas de subestações galvanizadas Anbang？

Uma fábrica fonte de manufatura inteligente chinesa

A Anbang New Energy está localizada no Parque Industrial Jiaozhou de Qingdao, com oficinas de produção padronizadas e linhas de produção CNC avançadas.

Todo o processo, desde o corte do aço, soldagem, montagem até a galvanização, é realizado de forma independente. controlado, eliminando as desvantagens da terceirização, garantindo a precisão e a qualidade estável de cada conjunto de estruturas galvanizadas de subestações.

Experiência Técnica Profissional

Profundamente engajado no campo de estruturas de aço elétrico há mais de dez anos, cooperando com vários mercados nacionais universidades para desenvolver soluções técnicas e dominar os principais processos de design e fabricação.

O produto é otimizado para carga de vento, carga de neve e requisitos sísmicos da subestação, com indicadores críticos, como índice de esbeltez, qualidade da solda e espessura de galvanização que excedem os padrões nacionais, alcançar a classificação de segurança de nível 1.

Processo Anticorrosão Extremo

Usando galvanização por imersão a quente, o aço é livre de ferrugem de acordo com o padrão Sa2.5, com espessura de camada de galvanização ≥86μm, denso e uniforme. Em comparação com a pintura anticorrosiva comum, as estruturas galvanizadas da subestação podem resistir a ambientes agressivos como névoa salina costeira, poluição industrial e frio e umidade extremos, com um período livre de manutenção de mais de 30 anos, reduzindo significativamente o custo total do ciclo de vida.

Serviços Personalizados

Projetos personalizados podem ser fornecidos de acordo com os níveis de tensão da subestação, local condições e layouts elétricos, apoiando a produção modular e pré-fabricada.

Com alta padronização componentes, a instalação no local pode ser completada com conexões aparafusadas, encurtando o período de construção em mais de 50%.

Parâmetro do produto

Cenários de aplicação

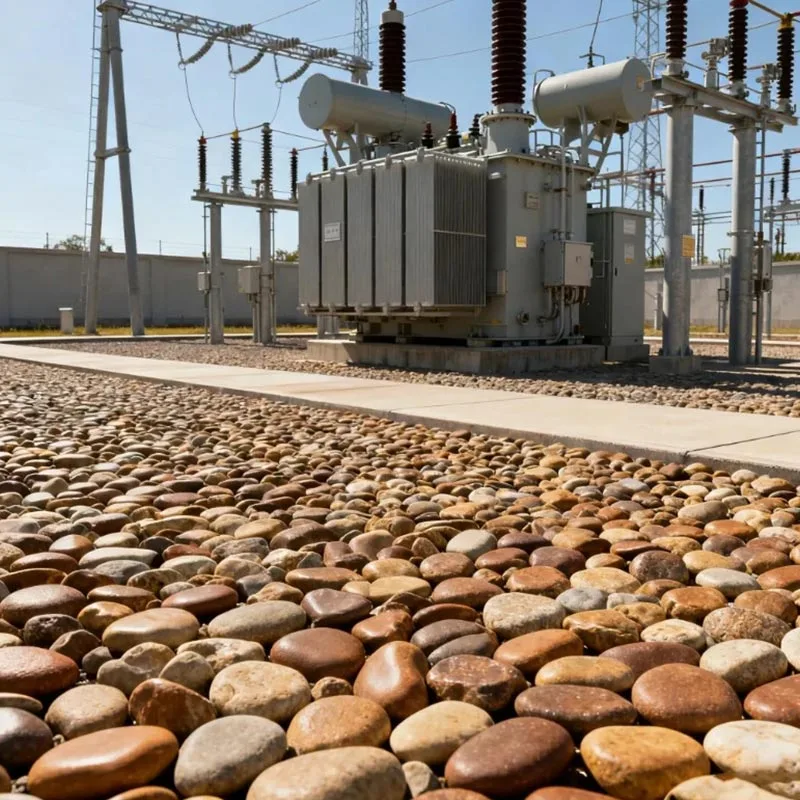

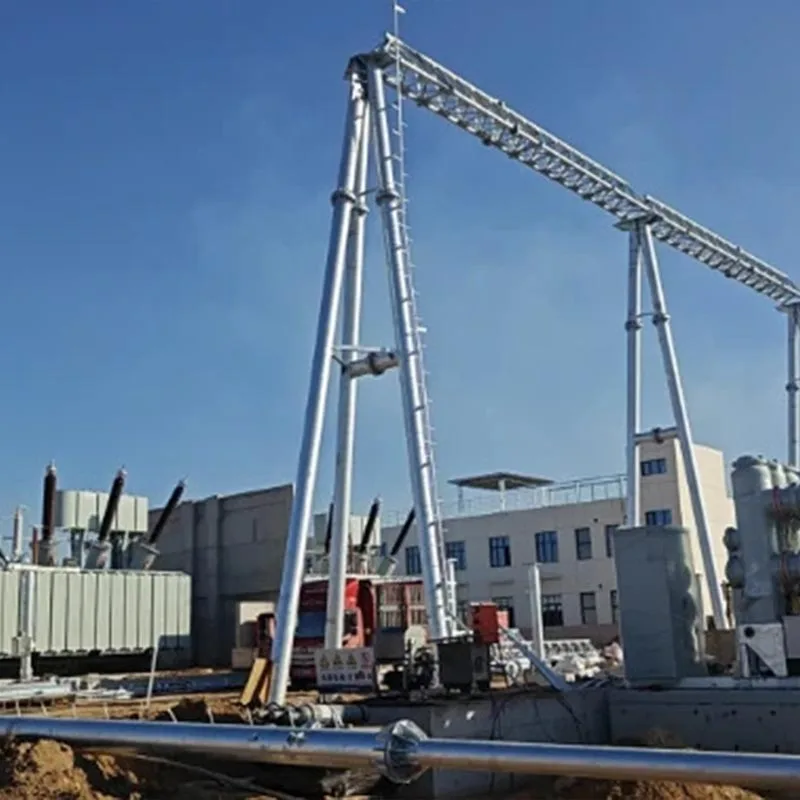

Infraestrutura de subestação tradicional: Subestação AIS externa de 110kV-750kV, subestação GIS interna estrutura do portão da linha de entrada e saída, suporte da ponte de ônibus, estrutura da área do transformador principal.

Novos projetos de apoio à energia: estrutura galvanizada de subestação de energia eólica e fotovoltaica apoiando estações de reforço, que são adequadas para as necessidades de alta anticorrosão e instalação rápida de novas energias projetos.

Distribuição de energia industrial e urbana: parques industriais, subestações compactas em núcleos urbanos, e transformadores de caixa que suportam suportes de estrutura de aço galvanizado.

Projetos ambientais especiais: infraestrutura de subestações em ambientes agressivos, como costeiros áreas de névoa salina, áreas alpinas e áreas de poluição industrial.

Transformação e atualização da rede elétrica: a estrutura metálica da antiga subestação é substituída, expandido e transformado, e a estrutura pode ser rapidamente adaptada ao básico original layout.

Nossos serviços

Projeto preliminar: fornecer consulta técnica gratuita, projeto de esquema, desenho de aprofundamento de estrutura galvanizada da subestação e concluir a revisão do espaçamento elétrico.

Fabricação: Estritamente de acordo com programação de pedidos, rastreabilidade total de qualidade, matéria-prima relatório, relatório de teste de galvanização, relatório de detecção de falhas de solda.

Logística e distribuição: cobertura logística nacional, componentes são classificados e embalados, e a identificação é clara para garantir que o transporte não seja danificado e instalado no local.

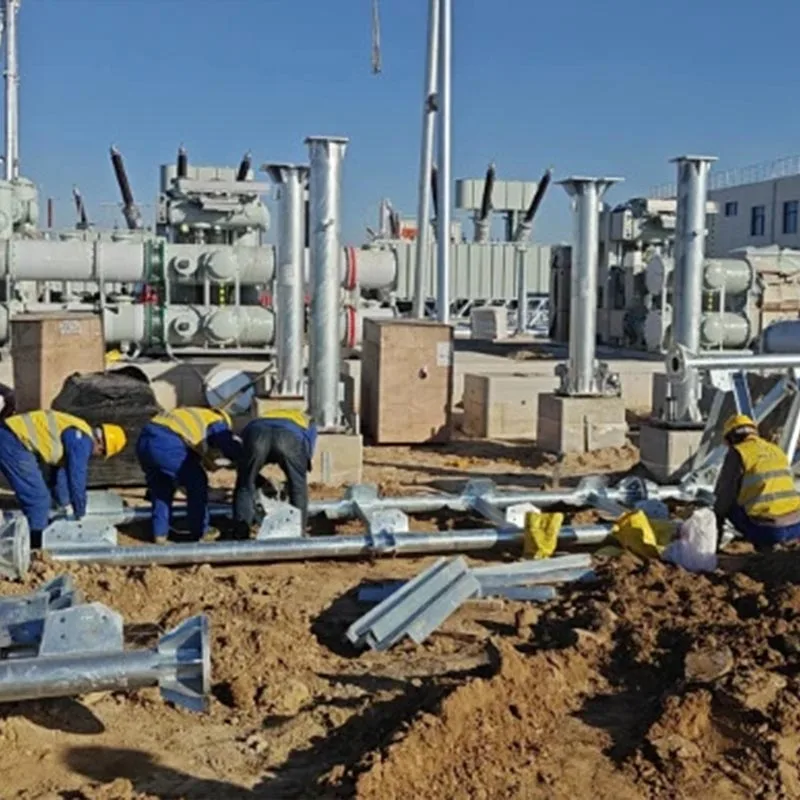

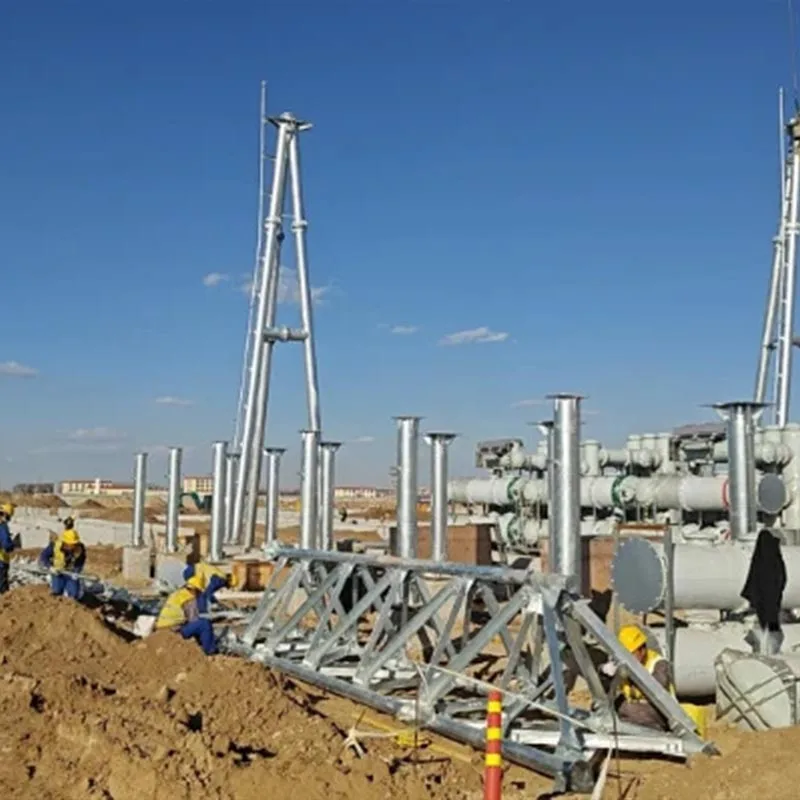

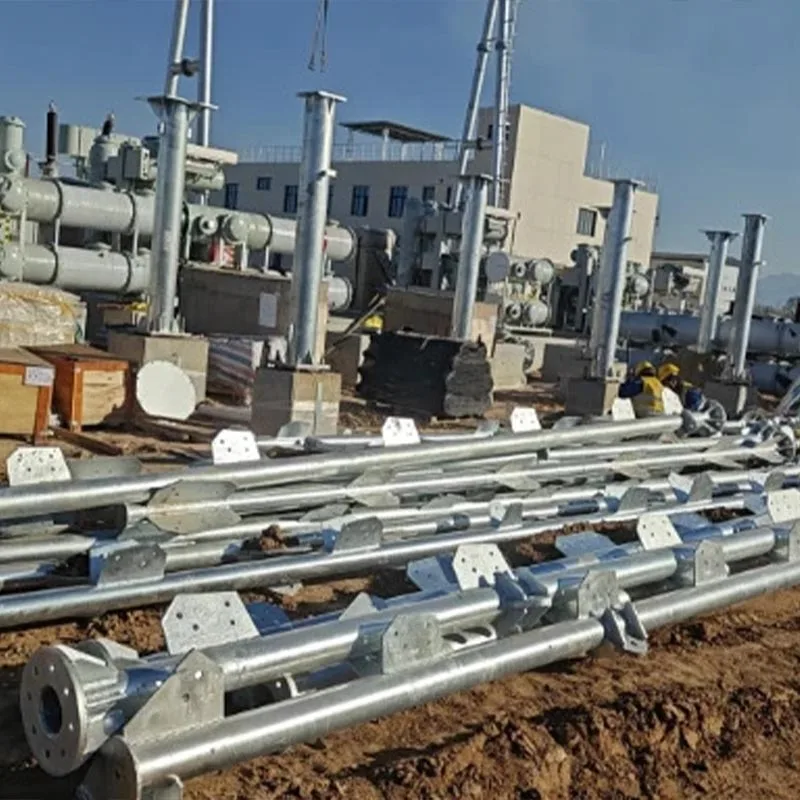

Orientação de instalação: Despachar pessoal profissional e técnico para orientar a estrutura emenda, içamento e calibração de subestações galvanizadas no local para garantir a precisão da instalação.

Garantia pós-venda: Garantia vitalícia, 5 anos de serviço de manutenção gratuito, resposta 24 horas por dia para necessidades técnicas e pós-venda do cliente.

Casos reais

O projeto da estação de reforço de 110kV da Usina Agrícola de Carvão de Xinjiangfornece um conjunto completo de estrutura de 110kV para o projeto, incluindo estrutura de pórtico e suportes de equipamentos totalizando mais de 120 toneladas. O projeto está localizado no Gobi de Xinjiang, com uma grande diferença de temperatura entre o dia e a noite, forte vento e areia, e a estrutura da subestação galvanizada Anbang está em operação há 3 anos sem ferrugem e deformação devido à sua alta anticorrosão e forte resistência ao vento, que tem sido altamente reconhecida pelo proprietário.

O projeto da subestação de 220kV na costa oeste de Qingdao, província de Shandongcustomiza a produção de estrutura de 220kV, adequada ao layout compacto da cidade. Adotando um pré-fabricado design, a instalação no local pode ser concluída em apenas 15 dias, o que é 20 dias mais curto do que o aço tradicional estrutura, ajudando o projeto a entrar em operação antes do previsto e atendendo ao fornecimento de energia de Qingdao West Costa Nova Área.

Projeto de estação de reforço de energia eólica costeira de Jiangsu Yanchengprojetou uma estrutura de subestação galvanizada com espessura camada galvanizada para o ambiente de névoa salina costeira. O produto está em operação há 5 anos e o camada galvanizada foi testada para estar intacta e livre de corrosão, excedendo em muito a vida útil do comum estruturas de aço anticorrosivas e tornou-se um caso de referência em novos projetos de energia costeira.

Perguntas frequentes

Quais são as principais vantagens da estrutura de subestação galvanizada em comparação com a estrutura de aço comum?

A principal vantagem é o desempenho anticorrosivo. Estruturas de aço comuns são propensas à ferrugem e têm uma vida útil de cerca de 10-15 anos; A camada galvanizada por imersão a quente da estrutura Anbang forma uma estrutura metalúrgica combinação com aço, que possui forte resistência à corrosão, uma vida útil de mais de 30 anos em condições adversas ambientes e uma redução de custos de manutenção de 80%.

A espessura da camada galvanizada da estrutura está garantida?

Implementar rigorosamente o padrão GB/T13912, cada lote de produtos é amostrado e testado, a espessura do a camada galvanizada é ≥ 86μm, e um relatório de teste de terceiros é fornecido para eliminar o problema de vazamento e irregularidade camada de zinco.

Qual é o ciclo de produção da Estrutura Customizada?

Ciclo de produção de produto padrão de 15 a 20 dias; Os produtos customizados têm um ciclo de 25 a 35 dias de acordo com o complexidade do projeto, podendo ser agilizado de acordo com a duração do projeto.

A instalação estrutural da subestação galvanizada é complicada?

Design modular, os componentes são pré-montados, os furos dos parafusos são alinhados com precisão e as equipes de construção comuns podem instale sem equipamento de soldagem profissional e a eficiência da instalação é 1 vez maior que a de estruturas de soldagem tradicionais.

Os produtos atendem aos padrões de aquisição da State Grid?

Totalmente compatível, a estrutura da subestação galvanizada Anbang passou na auditoria de qualificação da State Grid, e foi selecionado na lista de fornecedores de redes elétricas em muitas províncias e cidades, e o produto parâmetros e padrões de qualidade atendem aos requisitos da infraestrutura da rede elétrica.
