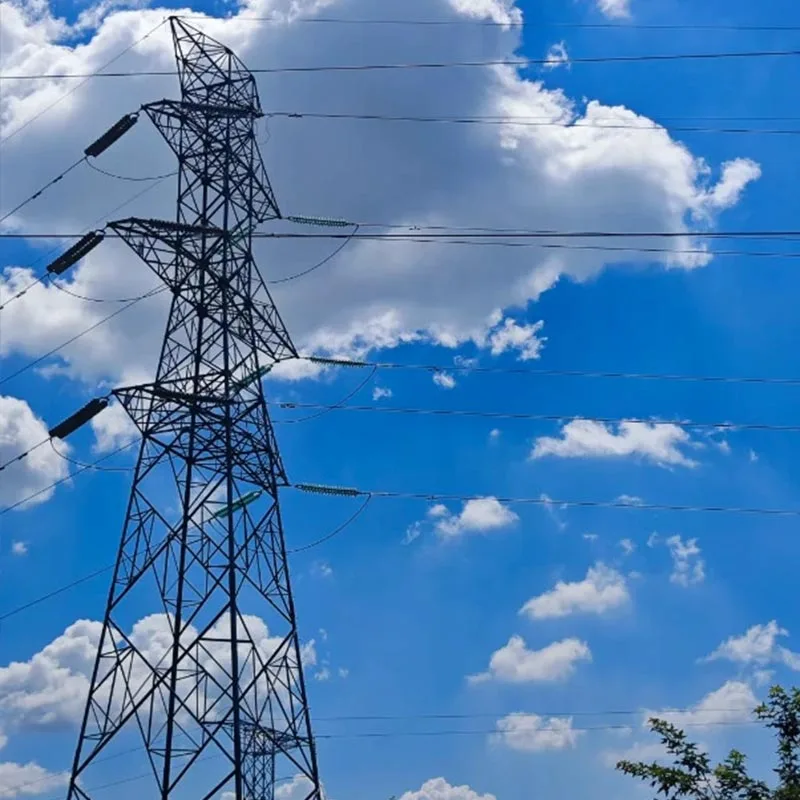

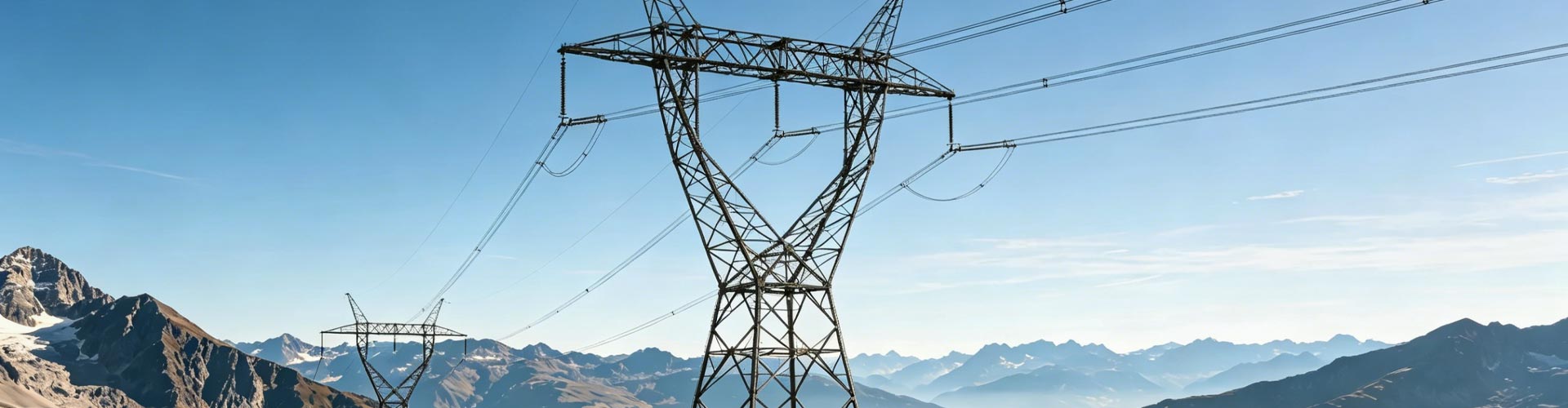

Torre de aço angular da linha de transmissão 330kV

A torre de aço angular da linha de transmissão de 330kV da Qingdao Anbang New Energy é um equipamento central de transmissão de alta tensão desenvolvido e fabricado de forma independente pela empresa, com base nas necessidades de construção de energia da China e aproveitando o vantagens de produção de sua própria fábrica.

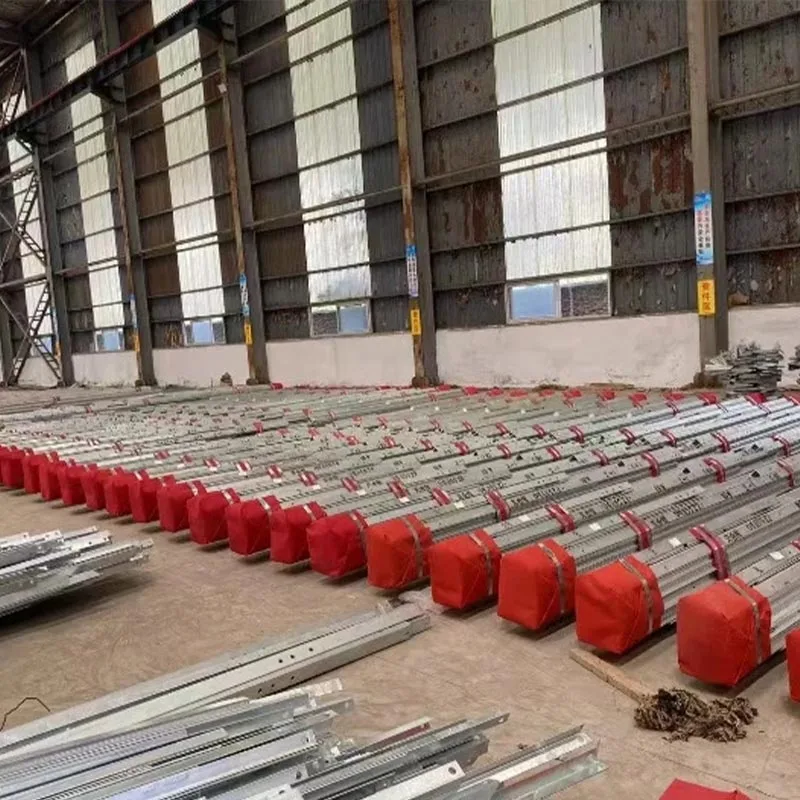

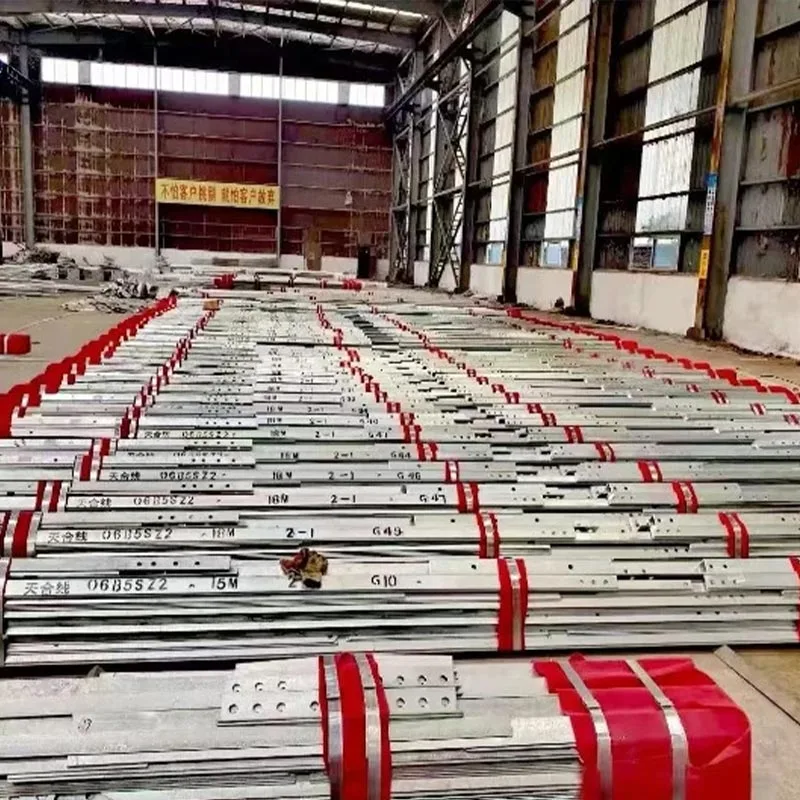

Esta torre é feita de ângulo de alta qualidade aço Q235B, Q345B e Q420B, processado através de corte preciso, soldagem, galvanização por imersão a quente e outros rigorosos procedimentos.

É uma torre treliçada autoportante, com componentes de seção transversal de aço angular simples ou combinada, apresentando uma estrutura compacta, distribuição clara de força e transferência de carga transparente.

Como principal instalação de rolamento da linha de transmissão de 330kV, ela tem vantagens incluindo alta resistência, alta estabilidade, resistência ao vento e terremotos, resistência à corrosão e longo vida útil. É adequado para vários terrenos complexos, como planícies, colinas, montanhas e áreas costeiras.

Ele atende os principais requisitos de instalação de condutores e suspensão de isoladores para linhas de transmissão de alta tensão de 330kV, seguindo rigorosamente as "Normas para Projeto de Torres de Linhas de Transmissão Aéreas" e fornece um ambiente seguro, confiável e solução abrangente econômica e eficiente para aplicações nacionais e redes elétricas internacionais e projetos de transmissão regional, apoiando recursos energéticos inter-regionais eficientes transmissão.

Especificações de parâmetros

Recomendações de seleção de modelo

Torre de 30-40m (tipo seco) Cenários aplicáveis

Áreas de planície, linhas de transmissão suburbanas de 330kV, linhas de saída de subestações, seções de transmissão convencionais com linha horizontal extensão de 200-250m.

Razões recomendadas: Estrutura compacta, pegada pequena, custo econômico, estresse claro distribuição, instalação conveniente, sem necessidade de grandes equipamentos de construção, adequado para áreas com moderada densidade populacional e terreno plano. É o modelo preferido para trechos convencionais de transmissão de 330kV linhas, com uso razoável de aço e excelente desempenho de custo.

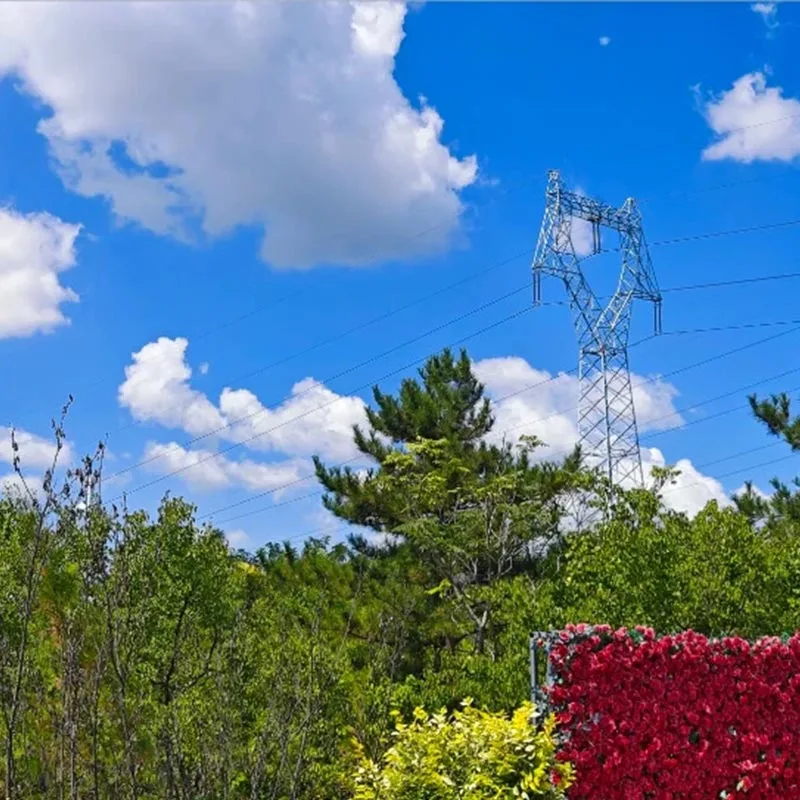

Torre de 40-50m (tipo copo) Cenários aplicáveis

Áreas montanhosas, linhas de transmissão de médio vão (vão horizontal 250-300m), trechos com poucas restrições de largura de corredor, levando em consideração requisitos de prevenção de interferência de sinal em conta.

Razões recomendadas: Os condutores são dispostos em layout horizontal trifásico, razoavelmente tensionados, alta rigidez, garantindo efetivamente uma folga segura para fios terra de linha de 330kV, forte resistência ao vento, adequado para terreno levemente ondulado e projetos que exigem largura de corredor de linha de transmissão controlada, fácil de instalar e manter.

Torre de 50-70m (Tipo Portal/Reforçado) Cenários aplicáveis

Áreas montanhosas, regiões remotas, zonas costeiras com ventos fortes, linhas de transmissão de longo alcance (extensão horizontal 300-400m), e trechos especiais que cruzam linhas existentes.

Razões recomendadas: Usa emenda de aço angular reforçada, alta resistência, forte estabilidade, pode resistir a ventos fortes, neve pesada, névoa salina e outras condições climáticas adversas; o estresse da fundação é razoável, adequado para instalação em terrenos complexos, abordando efetivamente problemas de suporte de carga e resistência a desastres para Linhas de 330kV em montanhas e zonas costeiras. Alguns modelos podem ser utilizados como torres de cruzamento.

Cenários aplicáveis ​​de torres personalizadas

Terreno especial (ilhas, encostas íngremes, pântanos), cargas especiais (integração de múltiplos equipamentos, travessias de grandes vãos), condições climáticas especiais condições (regiões de gelo intenso, áreas de tufões fortes) e requisitos de aparência especial (integração da paisagem) para projetos de linhas de transmissão de 330kV.

Razões recomendadas: A própria fábrica da Qingdao Anbang New Energy pode personalizar a linha de transmissão de 330kV altura da torre de aço angular, forma estrutural, material, padrões anticorrosivos e capacidade de carga de acordo aos desenhos do projeto, relatórios de levantamento do terreno e dados meteorológicos fornecidos pelo cliente, oferecendo orientação individual de design, produção e instalação em um serviço completo, atendendo a vários projetos especiais requisitos.

Casos reais

Linha de transmissão projeto da torre de aço angular do corredor 330kV de Gansu Hexi

Visão geral do projeto: Fornecidos 12 conjuntos de torres de portal de 50 metros para o Gansu Hexi Projeto de linha de transmissão de 330kV do corredor, adaptado às condições climáticas locais áridas, ventosas e geladas, com linha horizontal distância da baía de 300m. Tipo de condutor: 2×LGJ400/35, tipo de fio terra: JLB20A-120.

Efeito de implementação: As torres usam aço angular de alta qualidade Q345B e processos anticorrosivos, suportando com sucesso ventos locais de 29 m/s e cargas de gelo de 10 mm. O tempo de instalação foi reduzido em 25%, e as torres operaram sem falhas até o momento, aliviando efetivamente o congestionamento do corredor da linha local, garantindo a estabilidade da transmissão de energia regional e recebendo elogios da State Grid Gansu Electric Power Empresa.

Linha de saída da subestação de Shandong Qingdao 330kV projeto de torre de aço angular

Visão geral do projeto: Foram fornecidos 8 conjuntos de torres tipo pórtico de 35 metros para a saída projeto de linha de uma subestação de 330kV em Qingdao, conectando a subestação à linha principal. Adaptado ao terreno suburbano com terreno limitado e ambiente envolvente integrado.

Efeito de implementação: O produto possui estrutura compacta e instalação conveniente, controlando rigorosamente o terreno ocupação. A verticalidade e a capacidade de carga atendem aos padrões de projeto, adaptando-se perfeitamente às necessidades de transmissão no extremidade de saída da subestação, garantindo efetivamente uma saída estável de energia de alta tensão de 330kV, apoiando a atualização de Rede elétrica regional de Qingdao e aprovação pela State Grid.

Projeto de torre de aço angular de reconstrução de linha de transmissão Shaanxi Weinan 330kV

Visão geral do projeto: Participou do projeto de atualização e aumento de altura das torres da linha Luoling de 330kV em Weinan, Shaanxi, fornecendo 9 conjuntos de torres de aço angulares para linhas de transmissão de 330kV reforçadas com 40 metros (incluindo 4 torres de deformação), substituindo antigos postes duplos de cimento e resolvendo problemas de distância de segurança insuficiente e fraca resistência aos efeitos naturais desastres nas linhas existentes.

Efeito de implementação:Graças à alta resistência e estabilidade, eles foram instalado com sucesso durante tempo chuvoso contínuo, mostrando excelente capacidade de suportar chuvas fortes e ventos fortes. Após a reconstrução, a estabilidade operacional da linha melhorou bastante, evitando eficazmente interrupções de energia em grande escala, fornecendo suporte confiável para fornecimento de energia para a estação conversora de Lingbao em Henan de na área de Weinan e completando com sucesso a tarefa intensiva de reconstrução de 10 dias.
