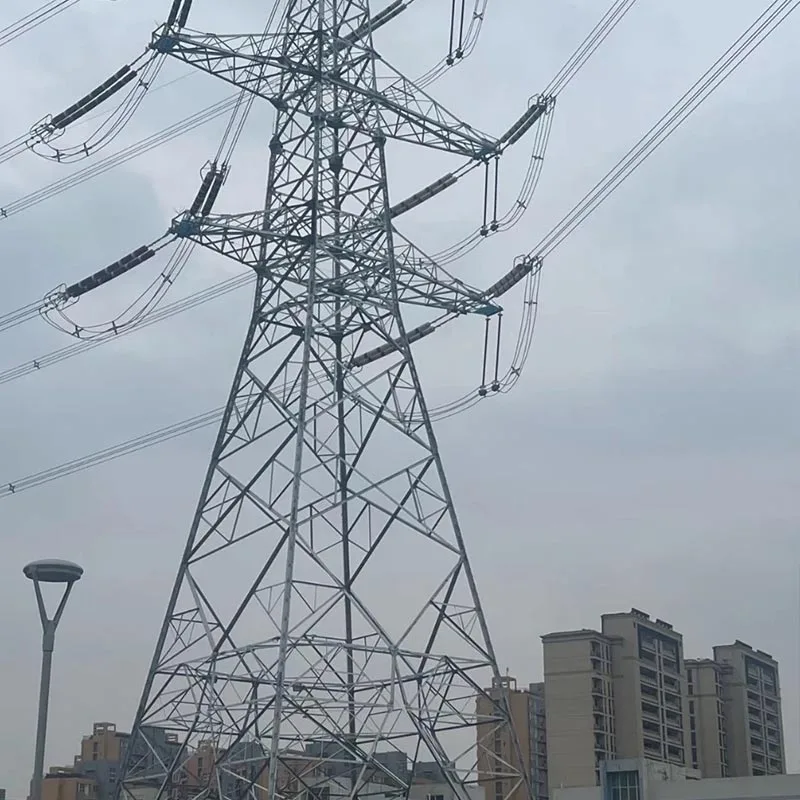

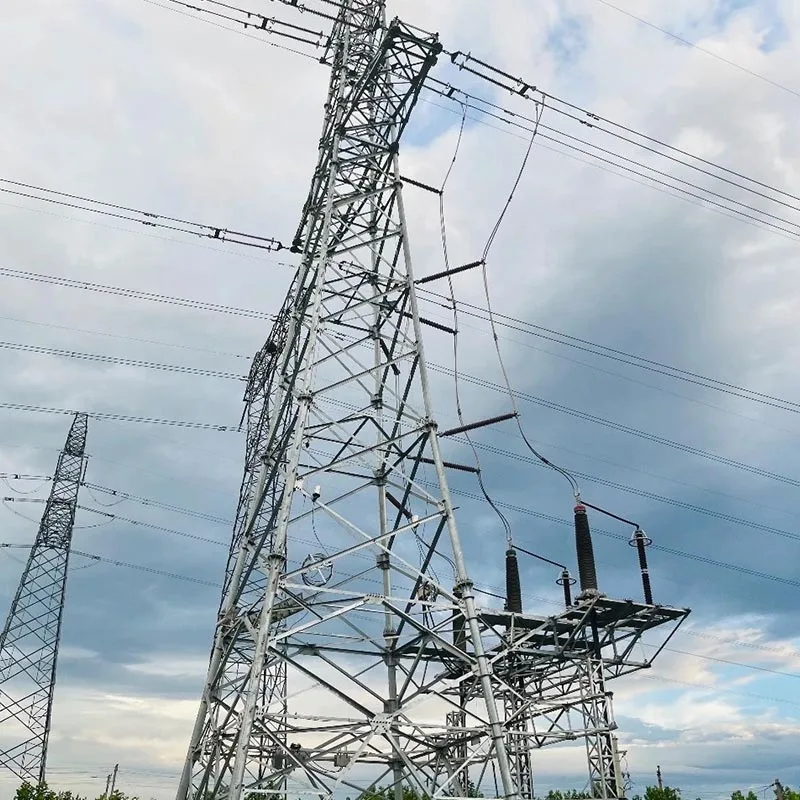

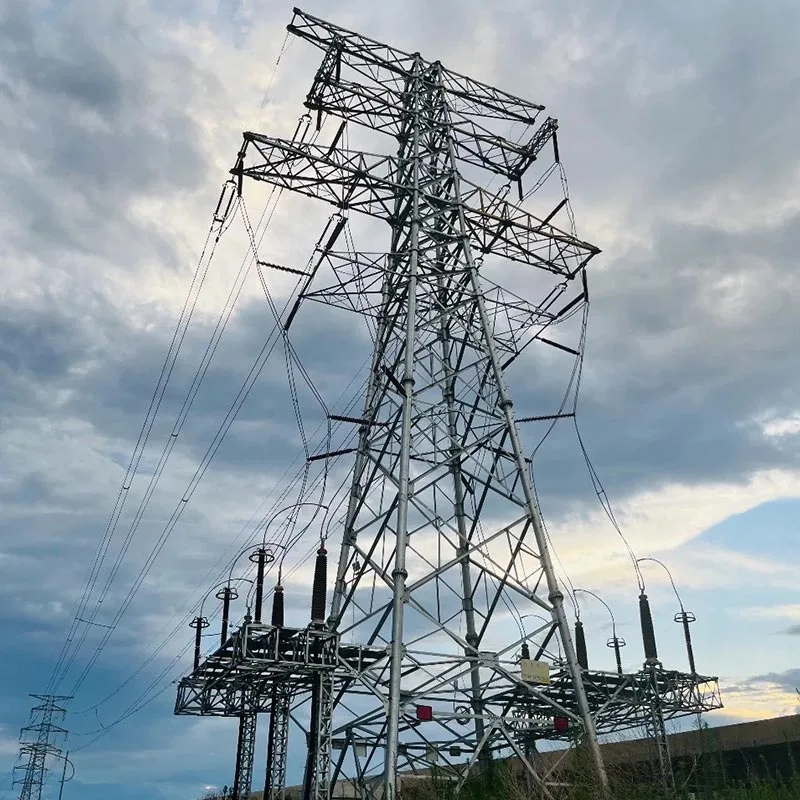

Torre de aço angular da linha de transmissão 220kV

As torres de aço angular da linha de transmissão de 220kV da Qingdao Anbang New Energy são fabricadas com o apoio de Fábrica Química Moderna de Qingdao Jiaozhou. Eles usam aços angulares de alta resistência, como Q355B e Q420, com um parafuso de treliça estrutura de conexão.

Projetados e produzidos rigorosamente de acordo com as normas nacionais e internacionais, eles combinam alta resistência, alta resistência à corrosão, fácil instalação e forte adaptabilidade, fornecendo suporte estável para linhas de transmissão de alta tensão de 220 kV.

Eles são amplamente utilizados em planícies, áreas montanhosas, regiões costeiras e diversos outros terrenos, contribuindo para a construção de novos sistemas de energia em diversos países.

Principais vantagens

Máxima resistência estrutural, excelente resistência a desastres: Torre de aço angular de linha de transmissão de 220kV projetada com estruturas de treliça triangulares/quadrilaterais, espessura do material principal ≥8mm, resistência sísmica acima ao nível VIII, capaz de resistir a vendavais de 12 níveis, cobertura de gelo de 50 mm e chuvas fortes. Opera de forma estável em áreas costeiras de tufões e regiões montanhosas propensas a ventos, com distribuição uniforme de carga e líderes do setor desempenho anti-capotamento.

Fabricação inteligente de fábrica com precisão e qualidade controlada em todo o processo: Qingdao Jiaozhou possui sua base de produção, com corte CNC, puncionamento inteligente e galvanização por imersão a quente totalmente automatizada processo, equipado com dispositivos patenteados de reforço, soldagem e conformação, precisão do componente ± 1 mm e 100% de os produtos passam por testes mecânicos e de resistência à corrosão antes de saírem da fábrica.

Resistente à corrosão e durável, sem preocupações durante toda a vida útil: A torre usa um processo anticorrosivo de dupla camada galvanizado por imersão a quente, com uma espessura de camada de zinco de ≥85μm, resistente à névoa salina e a ácidos e álcalis, com vida útil superior a 30 anos em ambientes costeiros úmidos, não exigindo manutenção frequente, reduzindo os custos totais do ciclo de vida.

Instalação fácil e eficiente, adequada para cenários complexos: conexões de parafusos modulares, sem necessidade para equipamentos de grande porte, montagem rápida no local; design personalizado da torre, adaptável a diferentes terrenos e climas condições, reduzindo o período de construção em mais de 30%.

Atualizações de suporte inteligentes, operação e manutenção eficientes e precisas: Inclinação opcional ângulo, velocidade do vento, monitoramento de formação de gelo e terminais de vídeo, com dados acessados em tempo real pelo despacho da rede elétrica, alcançando consciência de status 24 horas por dia e aviso antecipado de falhas, melhorando a eficiência de operação e manutenção em mais de 30%.

Detalhes do produto

Material principal: A torre usa laminados a quente de alta resistência Q355B/Q420 aço de ângulo igual, resistência ao escoamento ≥355MPa, propriedades mecânicas atendem aos padrões.

Forma Estrutural: A torre de aço angular da linha de transmissão de 220kV é uma torre autoportante em treliça, incluindo em forma de copo, em forma de personagem seco, em forma de cabeça de gato, tipos compactos, altura de 25 a 60 m, nível de tensão de 220 kV.

Processo de conexão: Conexão de parafuso de alta resistência grau 8.8, sem soldagem no local, alta montagem precisão, estabilidade forte.

Tratamento Anticorrosivo: Galvanização por imersão a quente totalmente automática, camada de zinco uniforme e densa, em conformidade com GB/T 13912 e outros padrões internacionais.

Compatibilidade de Fundação: Equipado com fundações escalonadas, estacas moldadas no local, âncora rochosa fundações, adequadas para diversas condições geológicas.

Recursos patenteados: Detém múltiplas patentes, incluindo reforço de componentes de aço, base de torre acessórios de soldagem e correção de formação, melhorando a estabilidade estrutural e a precisão do processamento.

Seleção de aplicação de produto

Planícies e áreas abertas: Preferir torres em formato de taça ou verticais, com grandes vãos de cruzeta e arranjo ordenado de condutores, adequado para linhas de transmissão de longa distância e alta capacidade.

Áreas montanhosas e montanhosas: Escolha torres em formato de coruja ou compactas, com dimensões reduzidas, excelente resistência ao vento e ao gelo, adaptada a terrenos complexos e passagens estreitas.

Áreas costeiras de tufões / névoa salina: Torres anticorrosivas reforçadas personalizadas, zinco espessado revestimento, materiais principais de alta resistência, resistem a tufões e corrosão por névoa salina, garantindo a segurança da costa redes elétricas.

Novas Linhas de Ligação à Rede Energética: Adequado para linhas de saída de energia eólica e fotovoltaica bases, suportando condutores de grande seção transversal, atendendo às necessidades de transmissão de alta potência e longa distância de novos energia.

Transmissão Suburbana Urbana: Tipo torre compacta, reduzindo o uso do solo, equilibrando a segurança elétrica e adaptação da paisagem urbana.

Razões para escolher Anbang

Força da Fabricação Local: Fábrica própria em Jiaozhou, Qingdao, com capital social de 50 milhões de yuans, profundamente engajados em torres de transmissão de energia há mais de uma década, capacidade de produção estável, oportuna entrega e serviços para projetos de redes nacionais.

Proteção Técnica de Patentes: Múltiplas patentes principais para torres de transmissão, estruturas otimizadas e processos, desempenho do produto que excede os padrões da indústria e maior segurança e confiabilidade.

Garantia de serviço de processo completo: Desde o design, produção e transporte até a instalação orientação e operação e manutenção pós-venda, uma solução completa com resposta rápida e sem preocupações pós-venda.

Certificação de Qualidade Padrão Nacional: Aderência estrita à rede nacional e internacional e padrões da indústria, verificações triplas, incluindo rastreabilidade de matérias-primas, inspeção de qualidade de processo e produtos acabados testes do produto, com laudo qualificado emitido para cada torre.

Colaboração Estratégica de Novas Energias: Focado no suporte a novas energias, produtos compatíveis com novos sistemas de energia, ajudando os objectivos de "duplo carbono" e a modernização da construção de redes nacionais e internacionais.
