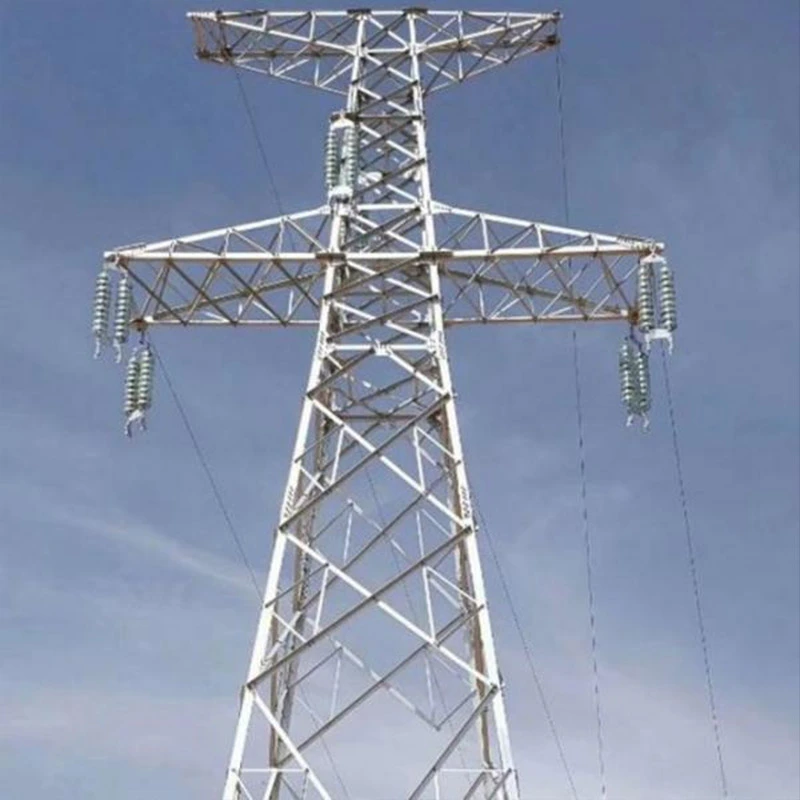

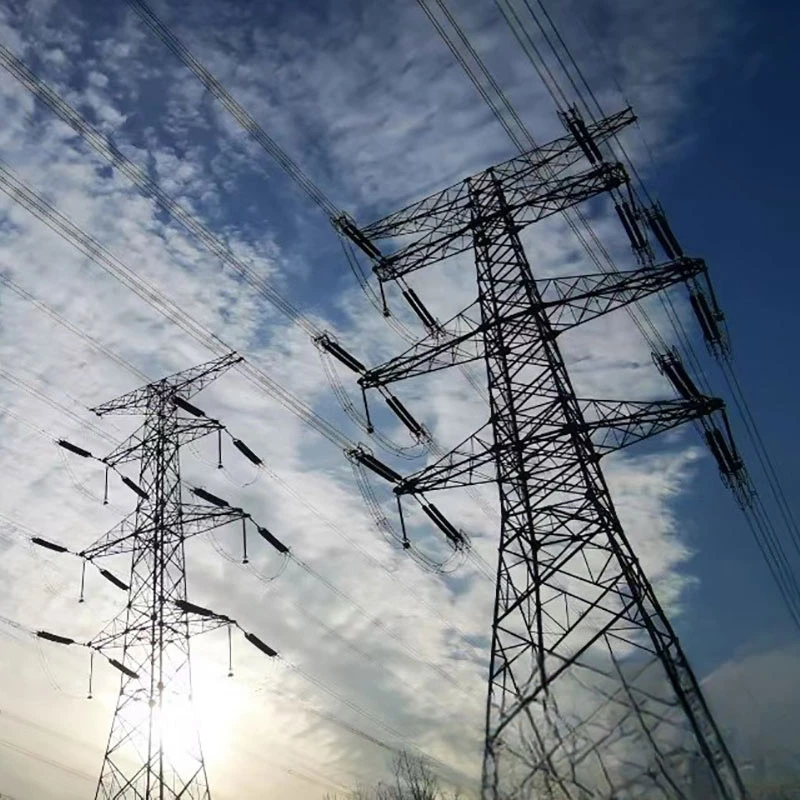

Torre de aço treliçada de 500kV para linha de energia

Para capacidade de produção, nossa fábrica oferece uma produção anual de até 50.000 toneladas, suportando pedidos de grandes lotes e desenvolvimento de desenhos personalizados para projetos globaisO processo de produção completo abrange inspeção de matéria-prima, CNC corte, soldagem de precisão, perfuração, pré-montagem, galvanização e verificação da dimensão final antes do envio.

A rigorosa garantia de qualidade percorre todos os procedimentos: amostragem de materiais recebidos, monitoramento de processos intermediários e a inspeção completa do produto acabado é implementada. Dados de teste confiáveis, incluindo suporte de carga mecânica relatórios e registros de espessura de galvanização estão disponíveis, com relatórios de teste SGS e TÜV fornecidos mediante solicitação. Nós possuem certificações ISO 9001, CE-EN 1090-1 e EN 10025 para satisfazer os requisitos do mercado europeu.

Casos de projetos comprovados abrangem vários projetos de transmissão de EHV no exterior. Nossas torres foram amplamente implantadas em programas transfronteiriços de ligação à rede e de transmissão de energia a partir de energias renováveis, obtendo feedback positivo de operadores de redes elétricas para uma operação de campo estável a longo prazo.

Cenários de aplicação de torre treliçada de aço de 500kV para linha de energia

A torre treliçada de aço de 500kV é uma infraestrutura chave de transmissão de extra-alta tensão, amplamente aplicada em longa distância. cenários de fornecimento de energia em massa.

É adotado para as principais linhas troncais de transmissão de energia que conectam energias renováveis térmicas, hidrelétricas e eólicas de grande escala. bases de energia para redes elétricas centrais regionais, transferindo eletricidade maciça de zonas ricas em energia para áreas urbanas e industriais com uso intensivo de carga.

Adapta-se a diversas condições de terreno, incluindo planícies, regiões montanhosas e montanhosas, seções de travessia de rios e zonas costeiras propensas ao vento. Vários tipos de torre cobrem tangente, tensão, ângulo, terminal e travessia trans-rio torres para diferentes funções de linha.

Atende projetos nacionais de interconexão de redes inter-regionais, programas transfronteiriços de transmissão de energia, bem como como novas energias que apoiam linhas de saída para parques eólicos e centrais de energia solar. Além da sobrecarga do backbone circuitos de transmissão, aplica-se também aos segmentos de entrada-saída de subestações, adaptando-se às duras condições de trabalho condições como forte cobertura de gelo, vento forte e alta umidade para operação confiável da rede durante todo o ano.

Diretrizes padrão de manutenção de rotina para torre treliçada de aço de 500kV para linha de energia

A manutenção regular de rotina é crítica para garantir a operação segura a longo prazo da torre treliçada de aço de 500kV e evitar falha estrutural causada por corrosão, acessórios soltos ou danos externos.

Inspeção visual e estrutural

Realizar patrulha visual terrestre trimestralmente e inspeção de escalada de perto anualmente. Verifique os membros principais e auxiliares quanto a deformação, flexão, rachadura e parafuso ausente ou afrouxado. Verifique se todos os parafusos de conexão atingem o torque especificado valor; reaperte os fixadores soltos e substitua os parafusos e juntas danificados imediatamente.

Manutenção anticorrosiva

Inspecione a superfície galvanizada por imersão a quente quanto a descascamento, manchas de ferrugem e abrasão. Trate a área de corrosão local com antiferrugem revestimento; a regalvanização é necessária para componentes severamente corroídos. Concentre-se na base da torre, nós conjuntos e costeiros seções de alta umidade com maior risco de corrosão.

Verificação de acessórios e fundação

Inspecione os dispositivos de aterramento quanto a quebras ou má conexão, teste a resistência do aterramento regularmente. Examinar torre fundação para assentamentos, fissuras, acúmulo de água e erosão do solo circundante; reforçar a fundação se ocorre deslocamento. Verifique as peças de fixação, incluindo placas de advertência, dispositivos anti-escalada e sinais de marcação para completude.

Inspeção pós-clima extremo

Realize manutenção especial após vento forte, gelo intenso, trovoada ou inundação. Priorize a verificação estrutural distorção, estabilidade da fundação e danos à camada galvanizada. Mantenha registros de manutenção completos e envie relatórios de inspeção para rastreabilidade.

Diferenças e importância: Torre treliçada de circuito duplo de 220kV vs Torre treliçada de aço 500kV

Principais diferenças

Tensão e capacidade de transmissão

A torre treliçada de circuito duplo de 220 kV transporta dois circuitos de energia em uma torre, principalmente para energia secundária regional transmissão em rede com capacidade média de transferência de energia. A torre treliçada de aço de 500 kV pertence ao segmento de extra-alta tensão nível para entrega de energia em massa de longa distância, apresentando capacidade de transmissão de energia muito maior.

Estrutura e requisitos mecânicos

A torre de circuito duplo de 220 kV possui estrutura relativamente compacta, membros de aço de seção transversal menor e altura moderada. Seu projeto de carga visa carga média de vento-gelo. A torre de 500 kV usa aço da série Q355 para serviços mais pesados, membro maior seções transversais, maior altura da torre e maior espaçamento entre condutores para atender à folga de isolamento de alta tensão, resistindo a ventos mais fortes, gelo e cargas sísmicas.

Linha de base de material e certificação

Ambos adotam tratamento anticorrosivo de galvanização por imersão a quente. No entanto, as torres de 500 kV seguem as mais rigorosas EN 1090-1, EN 10025 padrões com requisitos de teste SGS/TÜV mais rigorosos sobre desempenho mecânico e espessura de galvanização.

Cenários de aplicação

Torres de circuito duplo de 220 kV atendem ao fornecimento de energia urbano-suburbano, linhas de saída de usinas eólicas-solares locais e ligações de rede intraprovinciais. Torres de 500 kV são aplicadas para redes principais nacionais, energia entre regiões transmissão e canais de saída de base de nova energia em grande escala.

Importância

As torres de circuito duplo de 220 kV melhoram a eficiência do uso do solo ao acomodar dois circuitos, facilitando a energia regional pressão de distribuição. Torres treliçadas de 500 kV realizam transporte de eletricidade de longa distância e grande volume, equilibrar a alocação de recursos energéticos. A combinação do tipo de torre adequado evita risco de isolamento ou sobrecarga estrutural, garantindo a estabilidade geral da rede.

Perguntas Frequentes para Torre de Aço Treliçado de 500kV

Q1: Qual material de aço principal você usa para torre de aço treliçada de 500kV?

R: Adotamos aço estrutural de alta resistência Q355B em conformidade com a norma EN 10025. Todos os componentes passam por imersão a quente tratamento de galvanização anticorrosivo, adequado para ambientes costeiros, gelados e com ventos fortes.

Q2: Você oferece suporte a design personalizado de acordo com os desenhos do cliente?

R: Sim. Nossa equipe técnica pode revisar e processar desenhos técnicos fornecidos pelo cliente. Apoiamos altura personalizada, tipo de torre (tangente, tensão, ângulo, torre de cruzamento), parâmetros de carga de vento-gelo para diferentes requisitos do projeto. A pré-montagem completa está disponível antes do envio.

Q3: Quais certificações e relatórios de teste você pode fornecer?

R: Possuímos certificado de gestão de qualidade ISO 9001 e certificação EN 1090-1 CE. Relatórios de testes de terceiros SGS / TÜV cobrindo teste de carga mecânica, espessura de galvanização e composição química do material podem ser fornecidos mediante solicitação.

Q4: Qual é a sua capacidade de produção e prazo de entrega típico?

R: A capacidade de produção anual chega a mais de 50.000 toneladas para produtos de torres de aço. Normalmente o prazo de entrega é de 30 a 45 dias úteis dias, sujeito à quantidade do pedido e confirmação do sorteio.

Q5: Sua torre de 500kV pode se adaptar a diferentes terrenos e condições climáticas?

R: Sim. Nossas torres são projetadas para planícies, montanhas, travessias de rios e áreas costeiras. Personalizamos design contra gelo pesado, vento forte e condições sísmicas para satisfazer os padrões da rede local.

Q6: E quanto ao pós-venda e suporte técnico?

R: Oferecemos consulta de desenho, acompanhamento do progresso da produção, orientação de carregamento e manutenção de rotina padrão diretrizes. Nossa equipe ajuda a resolver questões de instalação no local.

Q7: Qual é o seu termo comercial? Você pode entregar em portos europeus?

R: FOB, CIF e CFR são aceitáveis. Temos uma vasta experiência em exportar para Hamburgo e outros portos europeus, responsável pela embalagem adequada do contêiner e pela documentação completa de envio.

Q8: Como você garante a qualidade do produto durante a fabricação?

A: Inspeção rigorosa em várias etapas: inspeção de entrada de matéria-prima, dimensão em processo e monitoramento de soldagem, inspeção de peças acabadas e verificação de pré-montagem. As peças defeituosas serão substituídas antes da entrega.
